老朽化した大正橋側道橋の撤去と更新設計

2018.04.30

大正橋と旧側道橋

大正橋と側道橋(2011年5月撮影)
左は大正橋側道橋(1929年竣工、歩道橋として利用)、右は大正橋(1975年竣工、道路橋)




 業務前の大正橋の側道橋はSLが見える橋として知られていましたが、老朽化が著しく、手当の必要は明らかでした。
 EJECはまず現地調査を行い、性能評価・リスク評価を行い、撤去・架け替えの方向性を導きだしました。
 次に、上流側の歩道が撤去されてしまうことになるため、代替の歩道の整備について検討しました。歩道を設けるためには、1)大正橋の桁に取り付ける案、2)橋脚梁を拡幅して取り付ける案、3)単独で新しい橋を設ける案がありましたが、予備設計をして比較を行った結果 2)の方法を選択し、下部構造の梁を拡幅して道路橋への添架を行うこととしました。
 詳細設計では構造物本体の設計に加えて、風が強い場所であるため風よけのパネル(有穴折板)設置や裾隠しのパネル(道路側)を提案しました。あわせて大正橋(道路橋)の耐震性能照査を行い、補強方法の検討も行っています。

 既設側道橋の撤去については、河川管理者との協議し、流路の付替えをした上でブレーカー破砕撤去を行う計画となりました。
 施工時には、発注者・施工業者・設計者の三者での協議や、施工中に発生した課題に対する検討も行い、2018年4月に無事供用を開始しました。



大正橋旧側道橋の鉄筋露出

橋脚鉄筋の露出

大正橋旧側道橋の鋼材の腐食

鋼材の腐食

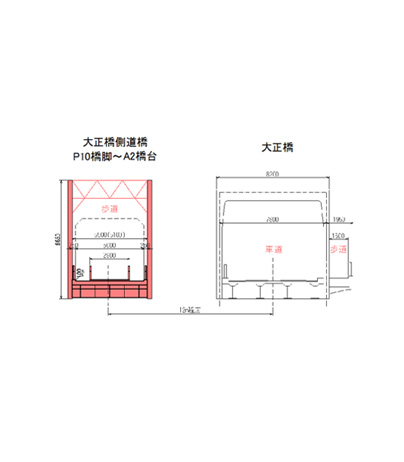

更新前の大正橋旧側道橋横断図

更新前

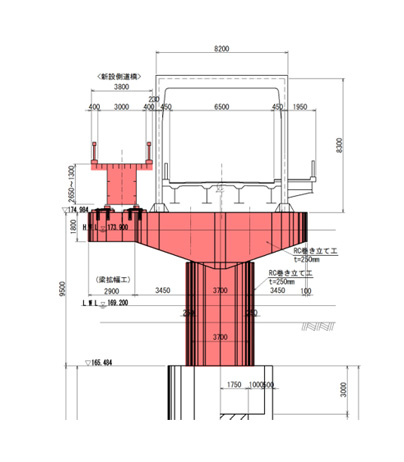

更新後の大正橋側道橋横断図

更新後
(橋脚を耐震補強した上で片側を拡幅し、側道橋をのせる)

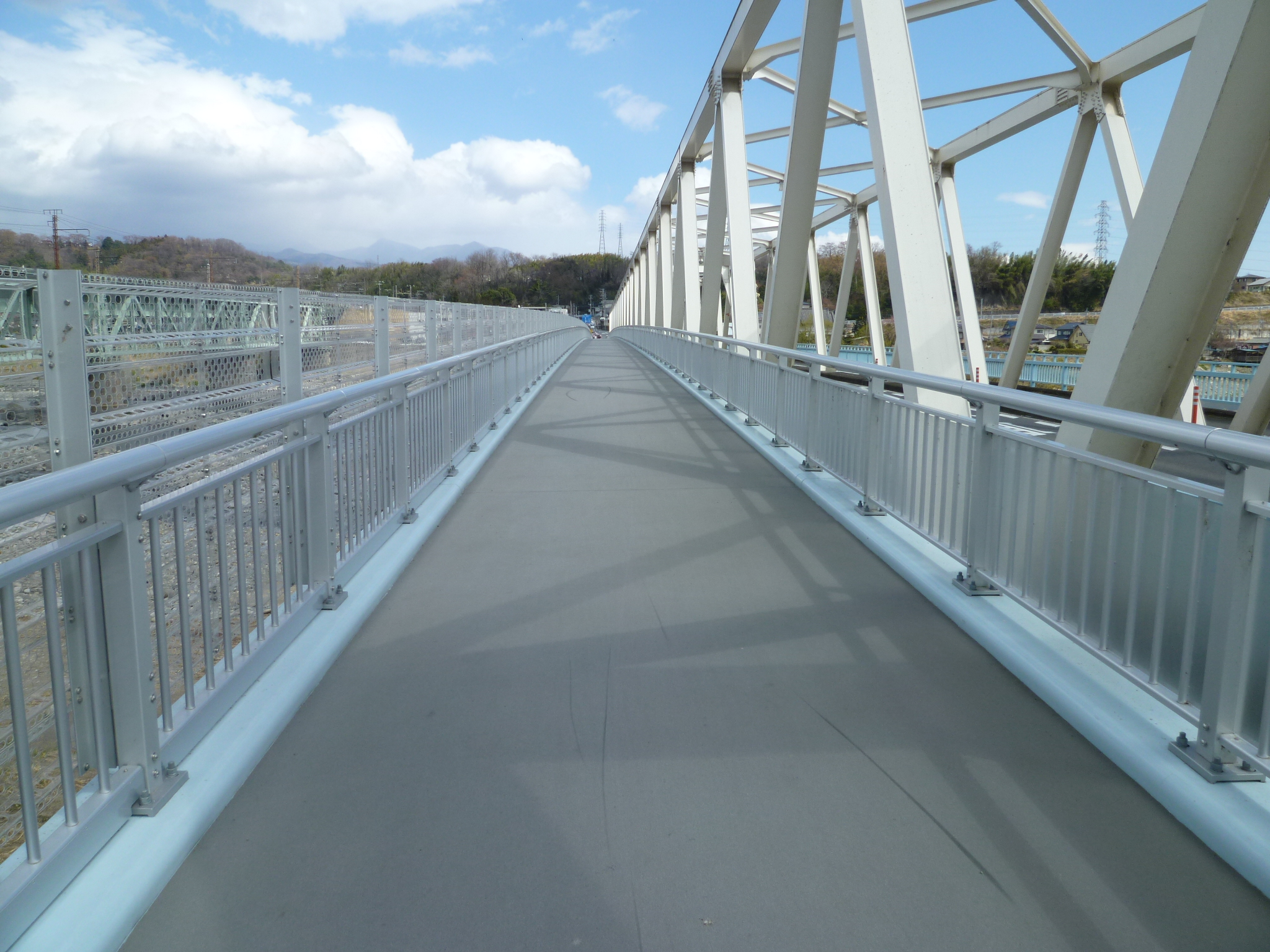

完成した大正橋側道橋

完成した側道橋の橋面

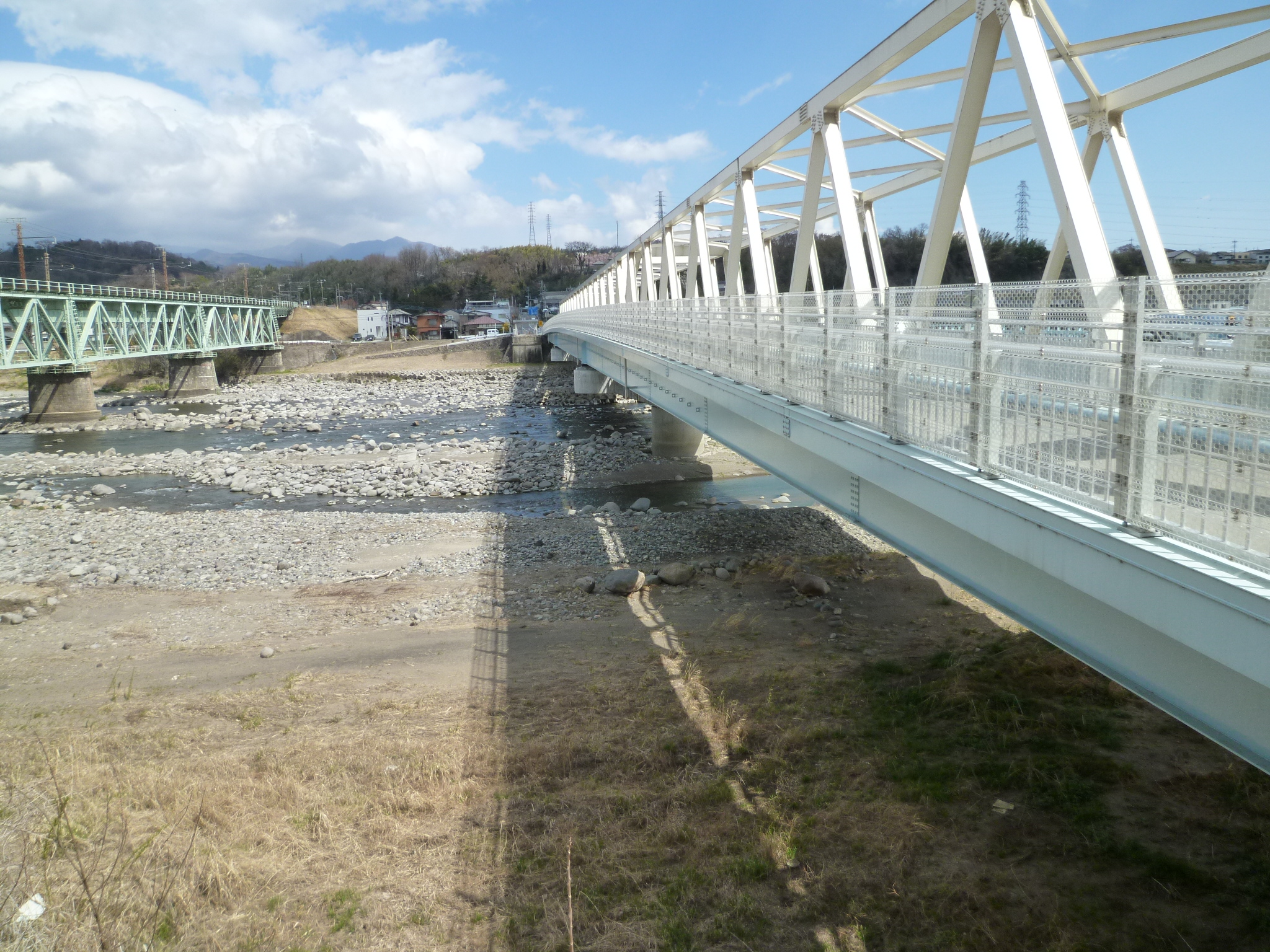

完成した大正橋側道橋。拡幅した橋脚に側道橋をのせている

拡幅した橋脚に側道橋をのせている

完成した大正橋側道橋の高覧に埋め込まれた夜間照明

高覧に埋め込んだ夜間照明



 なお、当社の業務ではありませんが、となりには旧橋橋台部およびトラス部材を利用した休憩スペースがあり、大正橋の歴史を示すパネルが展示してありますので、そちらにも寄ってみてください。

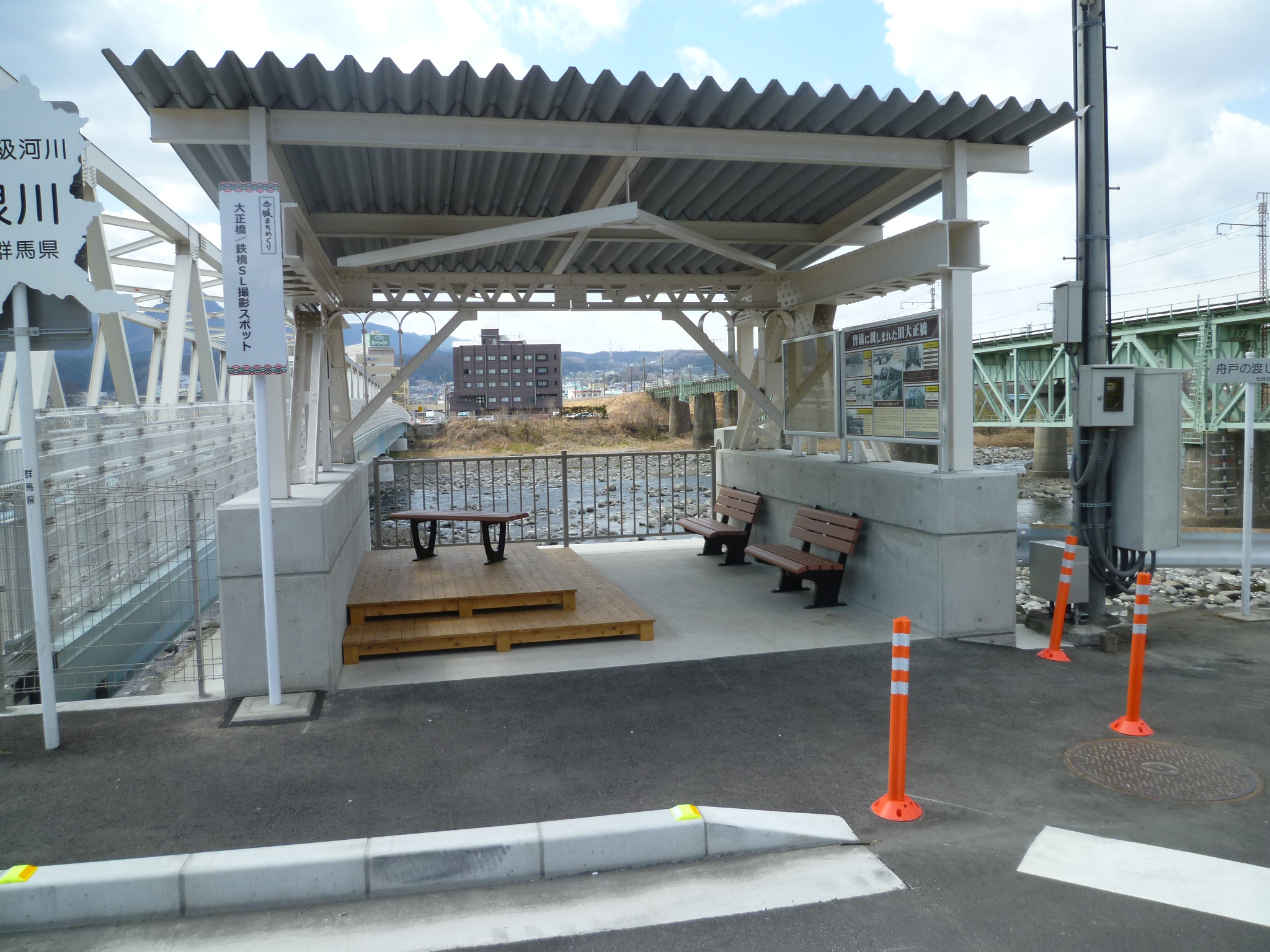

旧橋橋台部およびトラス部材を利用した大正橋休憩スペース

旧橋橋台部およびトラス部材を利用した休憩スペース

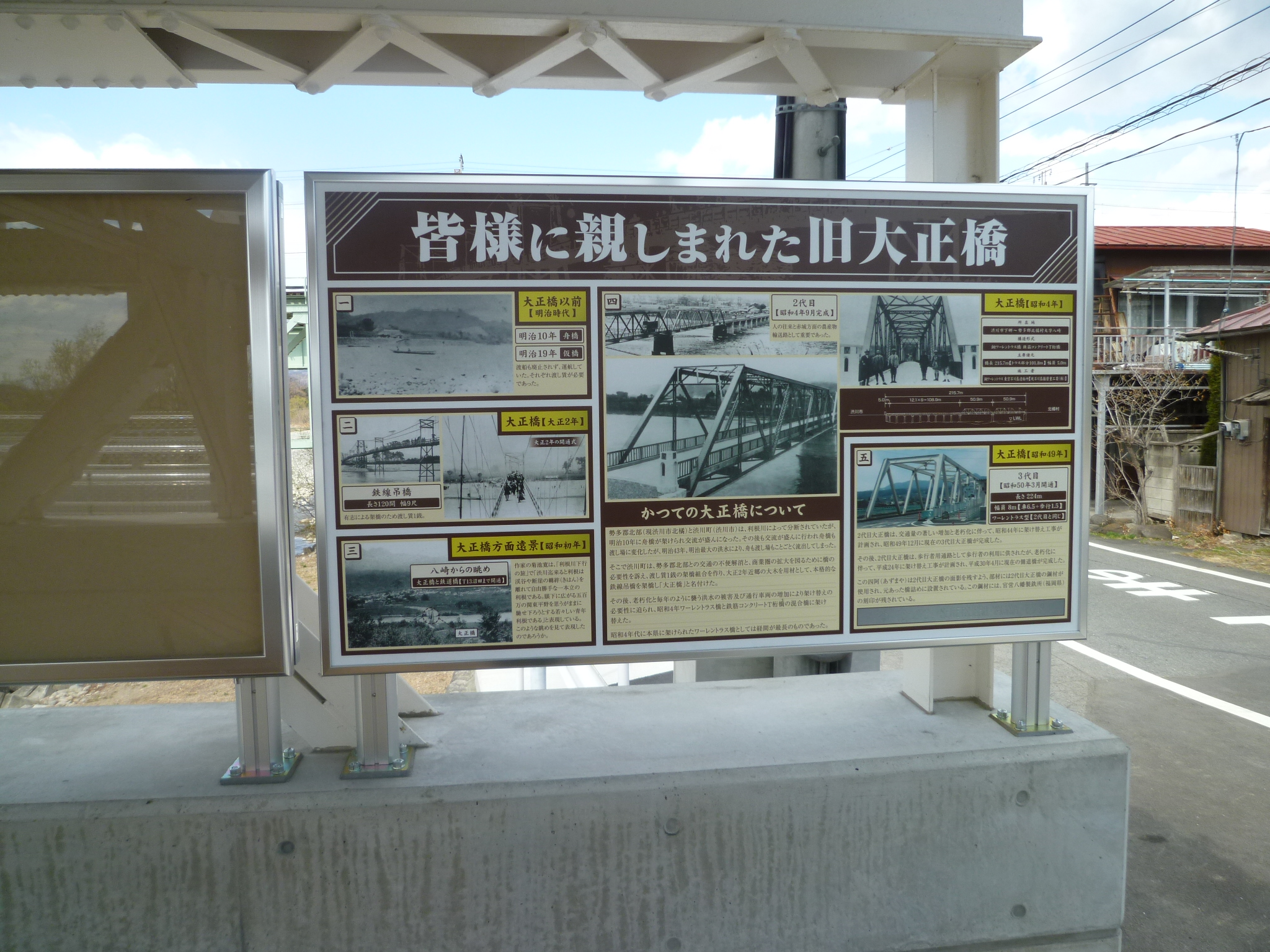

大正橋の歴史を示す展示パネル

大正橋の歴史を示すパネル

業務名
単独公共単独交通安全対策事業(交安)撤去及び架替詳細設計業務委託国道353号大正橋側道橋渋川市北橘町八崎外地内、他
場所
群馬県渋川市北橘町八崎
期間
2011年03月~2015年10月(実態調査、予備設計、詳細設計、基礎工再検討、施工計画)
事業主体
群馬県中部県民局渋川土木事務所
