新潟地震水道施設被害調査報告写真集Part.3
その２１
|

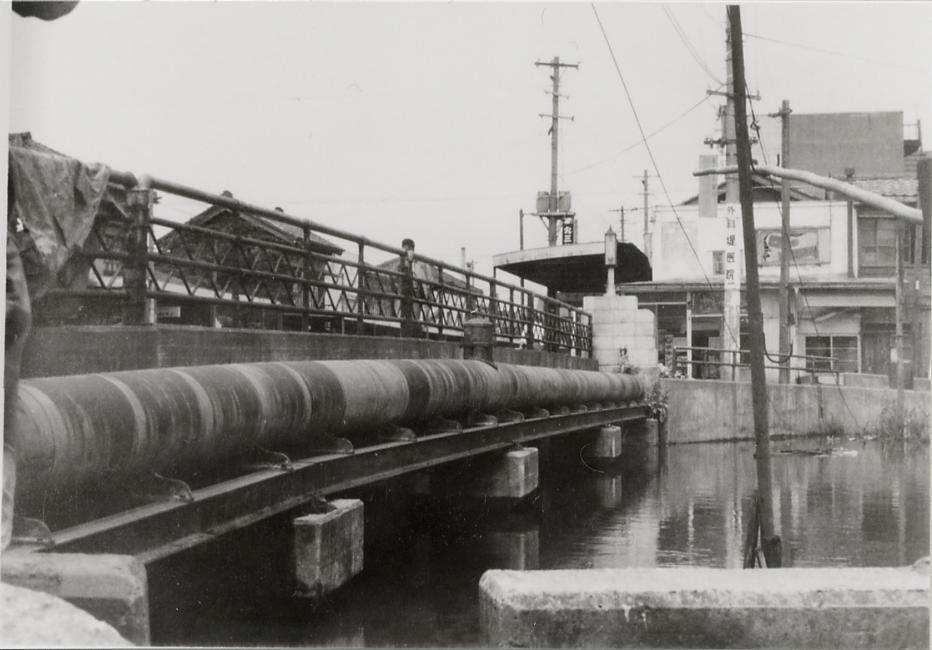

118.栗ノ木川橋 φ12吋水管橋 |
|

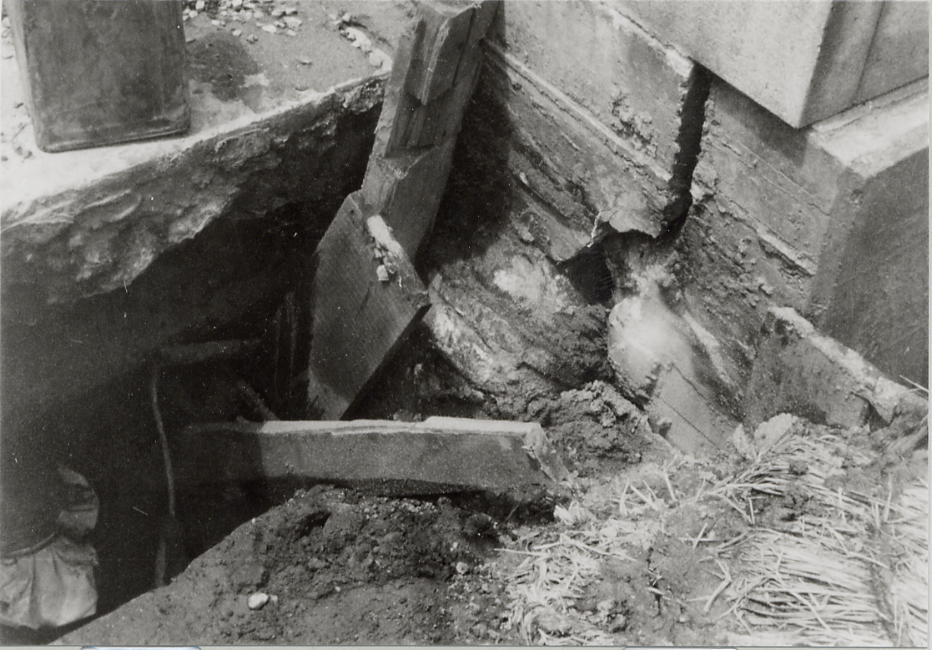

119.栗ノ木川橋 φ12吋水管左岸取付部 |
|

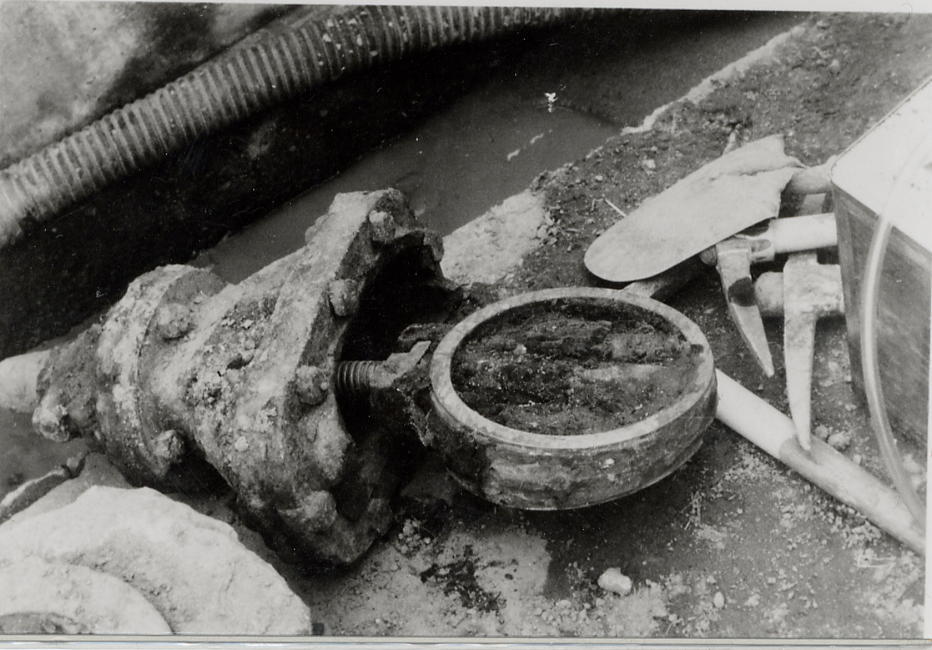

120.市内下川原一丁目 破壊したφ10吋制水弁 |
|

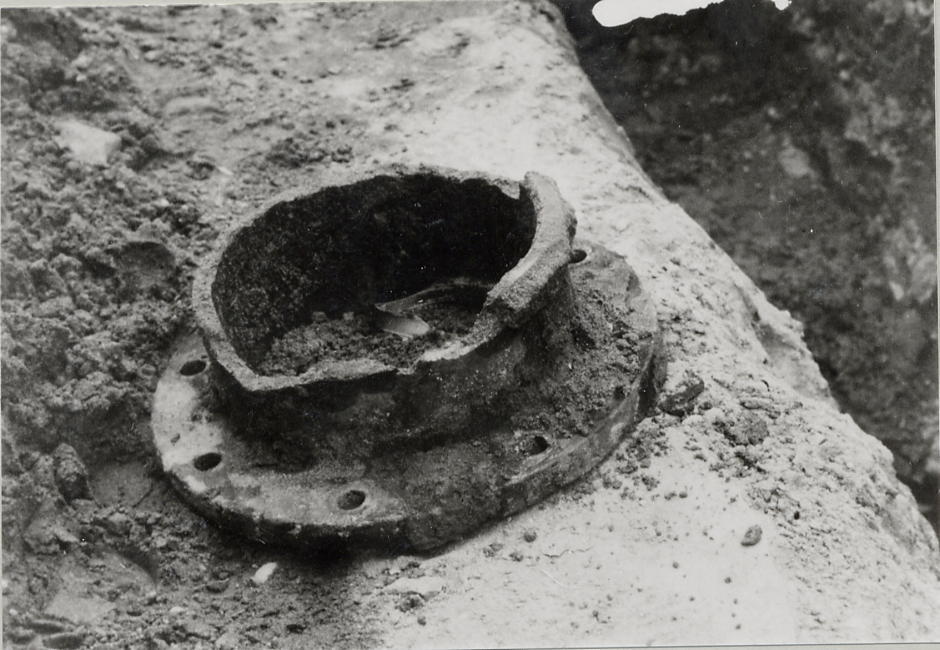

121.市内下川原一丁目 破壊したφ10吋制水弁の一部 |
|

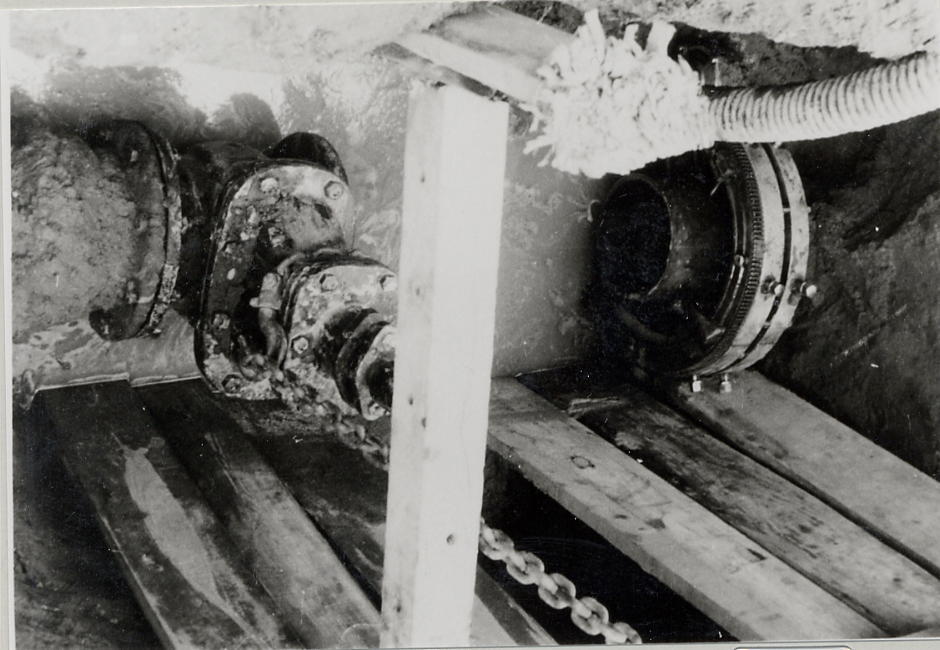

122.市内下川原一丁目 φ10吋制水弁の破壊現場 |
|

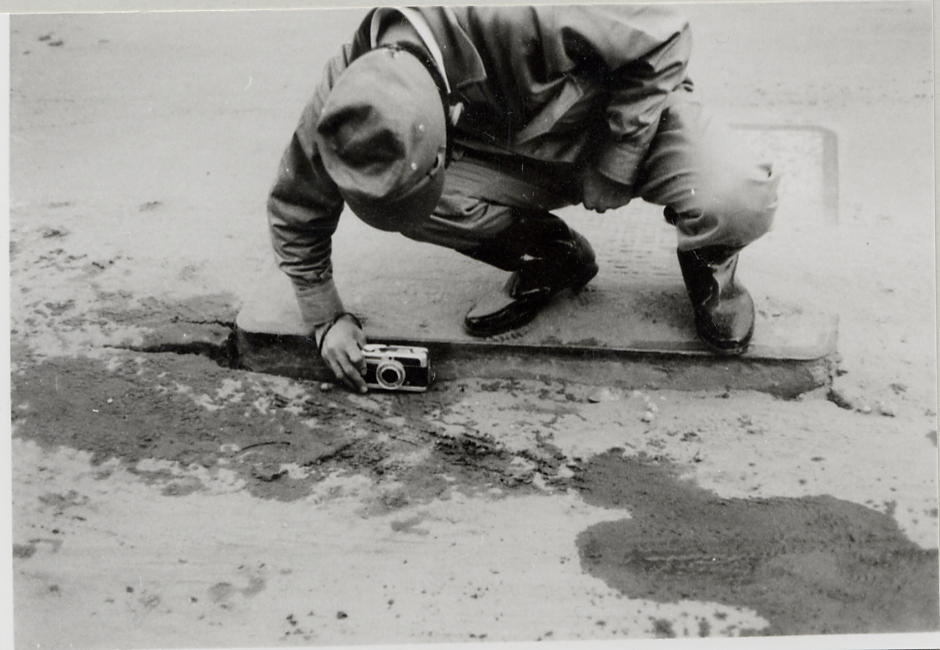

123.消火栓室廻りの地盤沈下 |
その２２
|

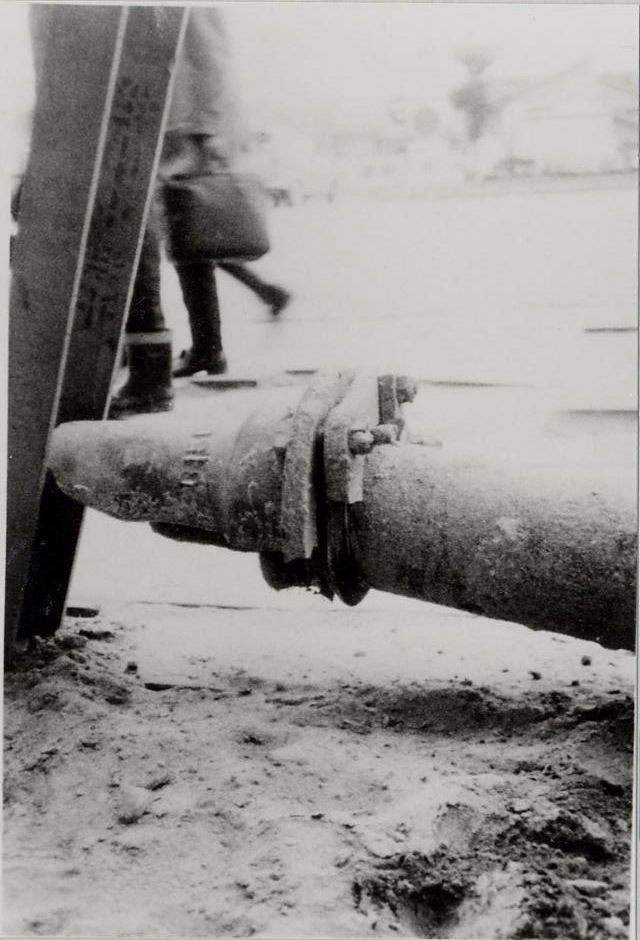

124.φ150鋳鉄管の破損 |
|

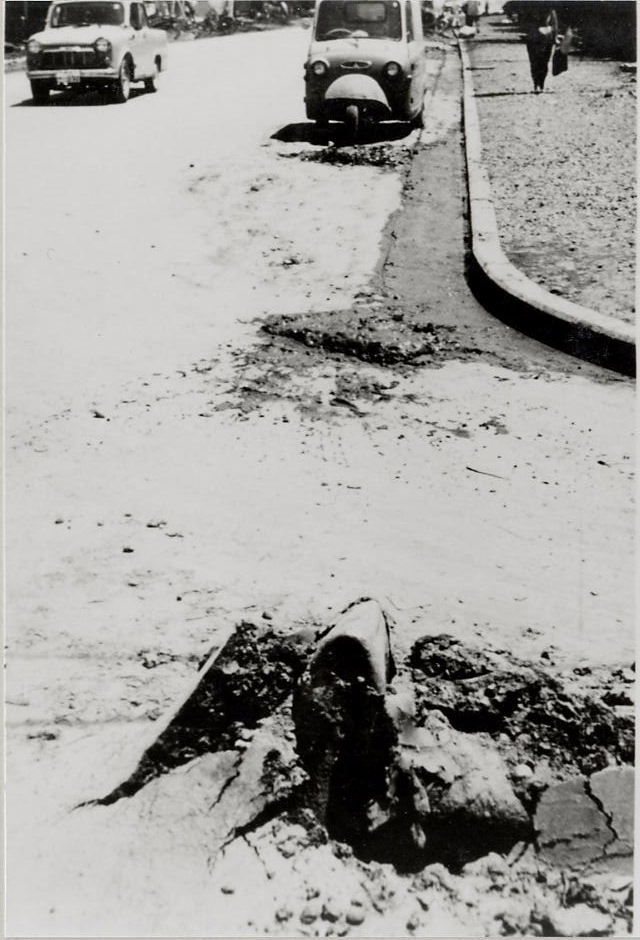

125.鋼管の挫屈 地上に突出している |
|

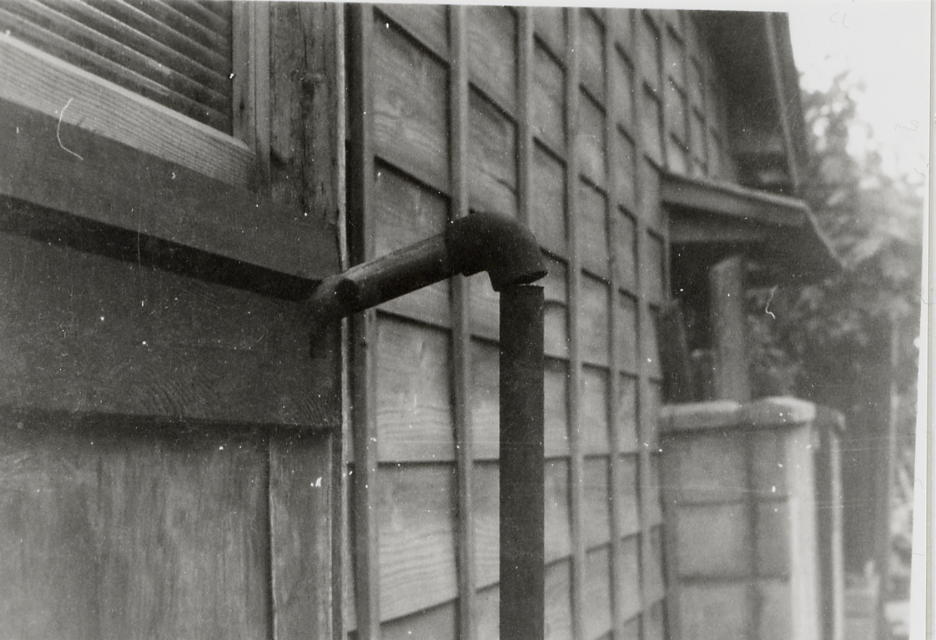

126.給水管（鋼管）の切断 |
|

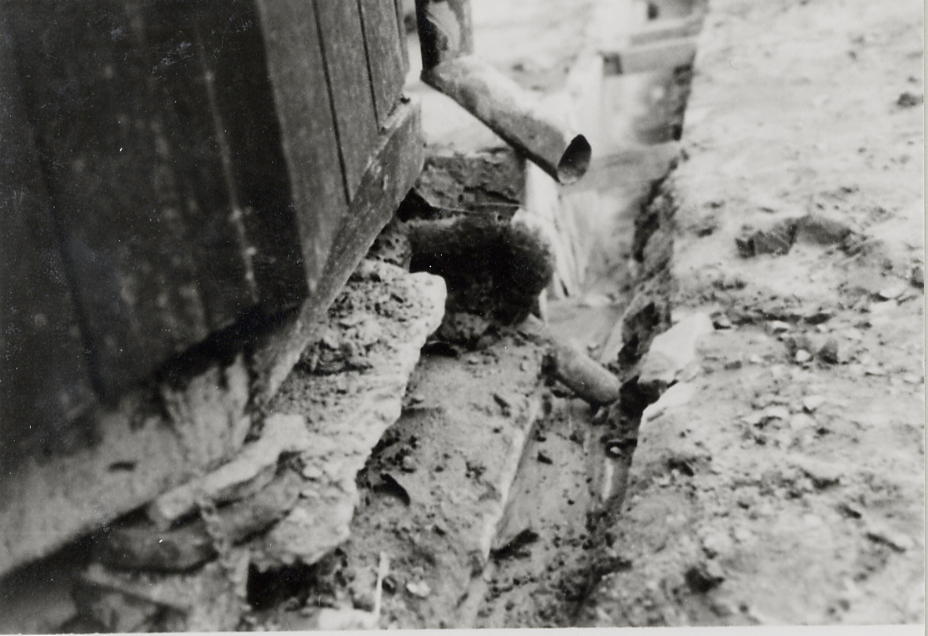

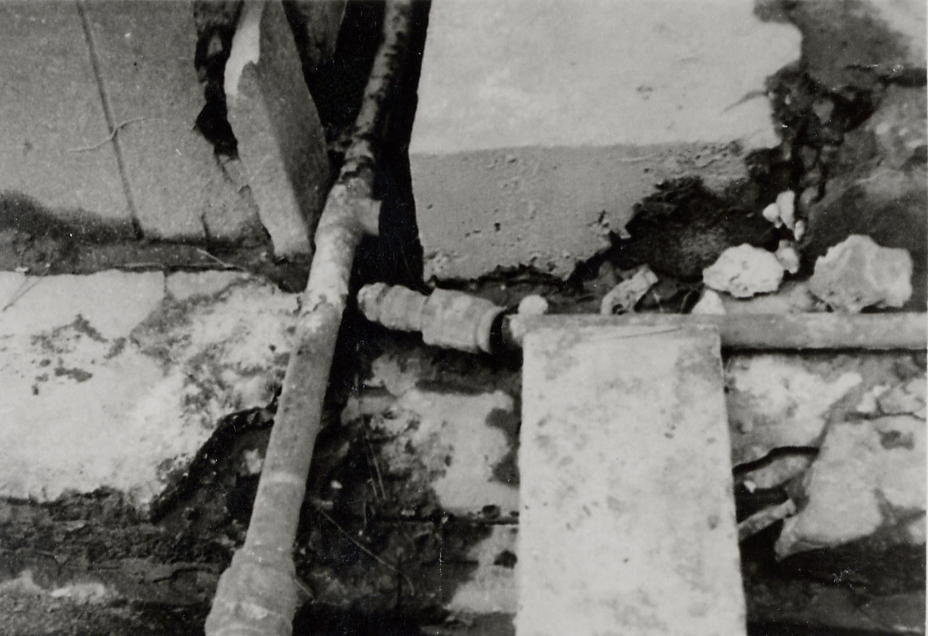

127.ガス管の切損状況 エルボの付根折損 |
|
128.ガス管の切損状況 |
|

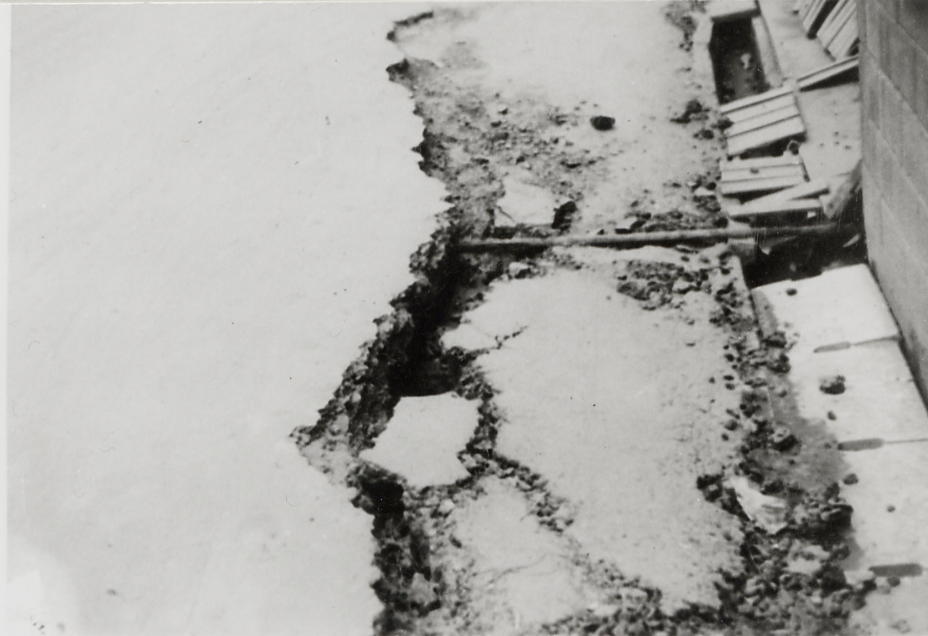

129.ガス管の露出状況 （路面沈下して管露出） |
その２３
|

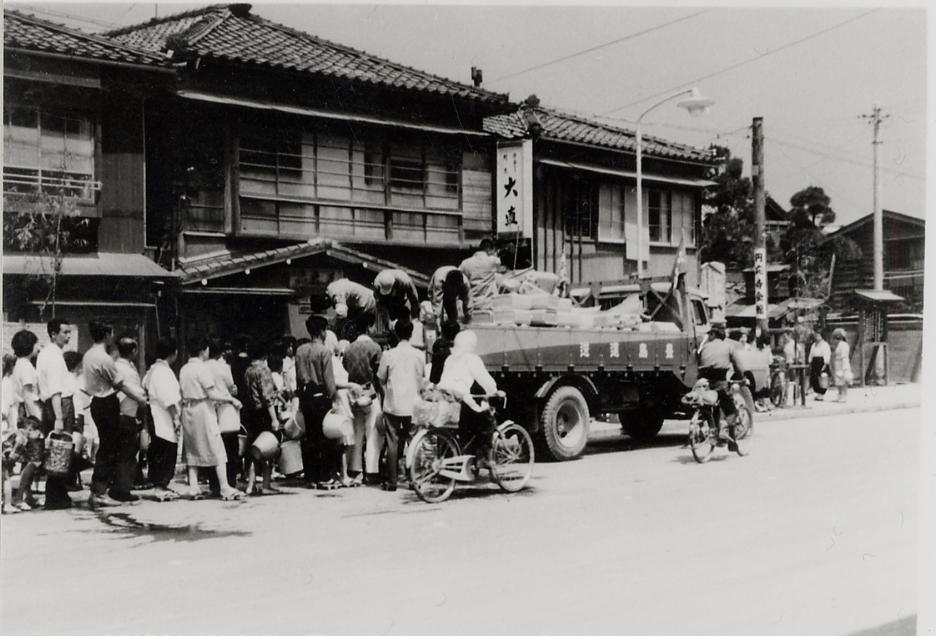

130.応急給水状況 |
|

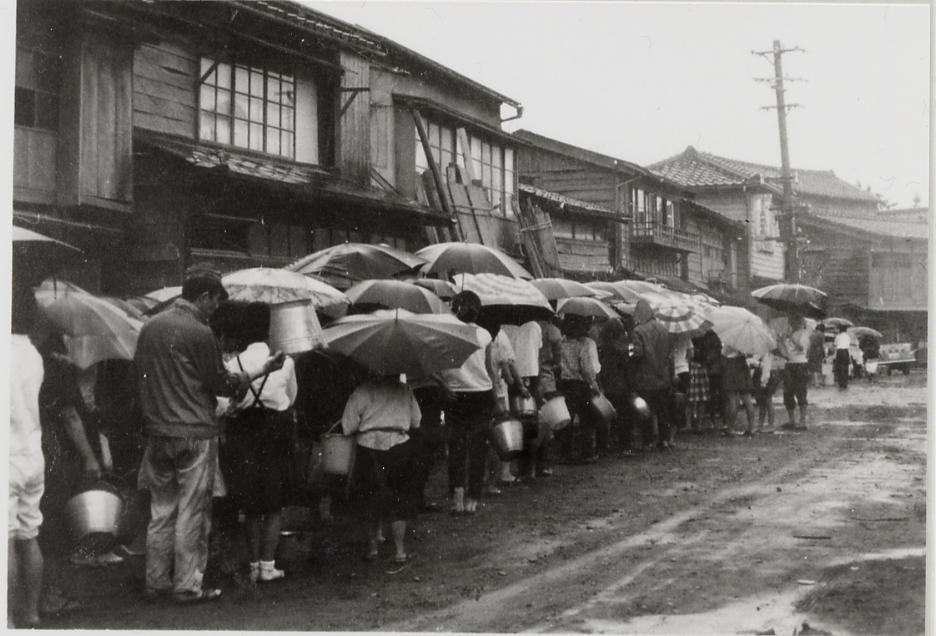

131.雨中,給水車を待つ人々 |
|

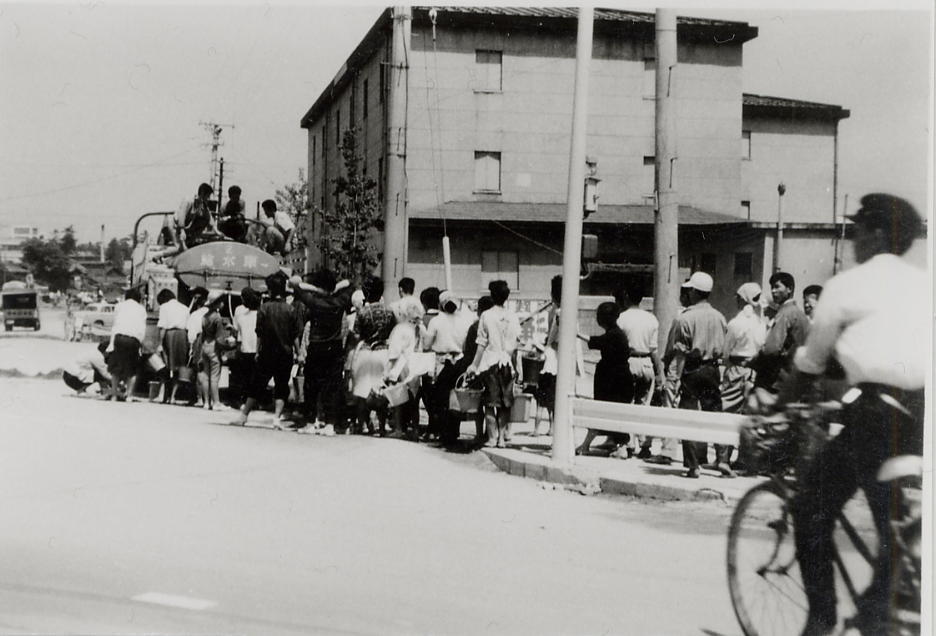

132.給水車にならぶ人々 |
|

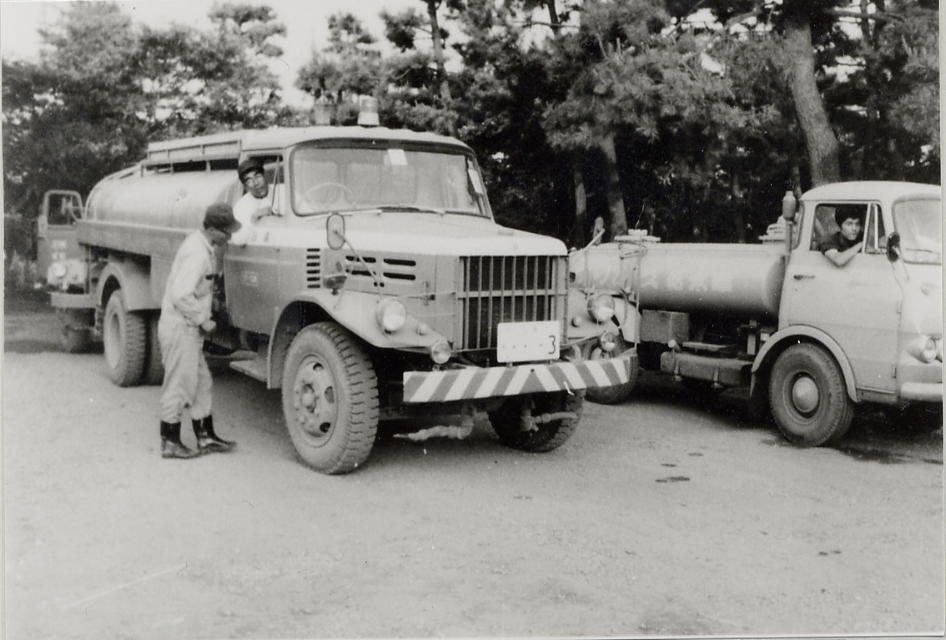

133.受水のため待機する給水車 （関屋浄水場内） |
|

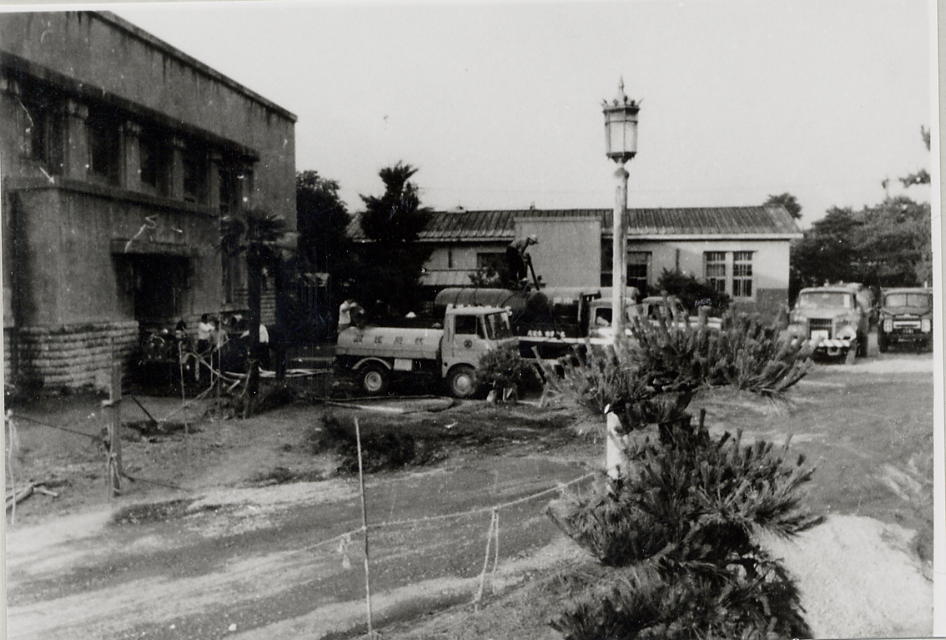

134.関屋浄水場で受水を待つ給水車 |
|

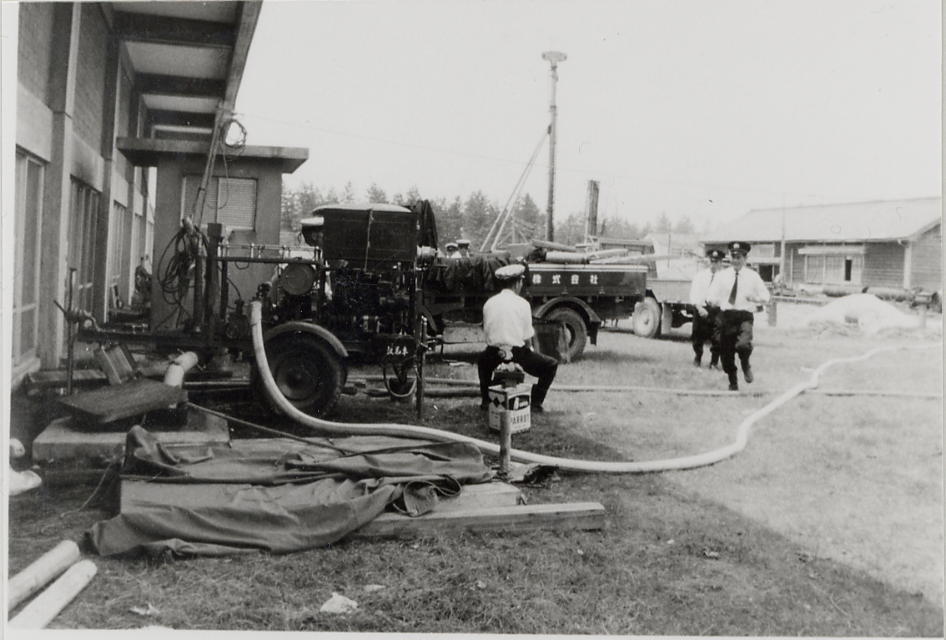

135.応急給水を応援する消防ポンプ （青山浄水場内） |
その２４
|

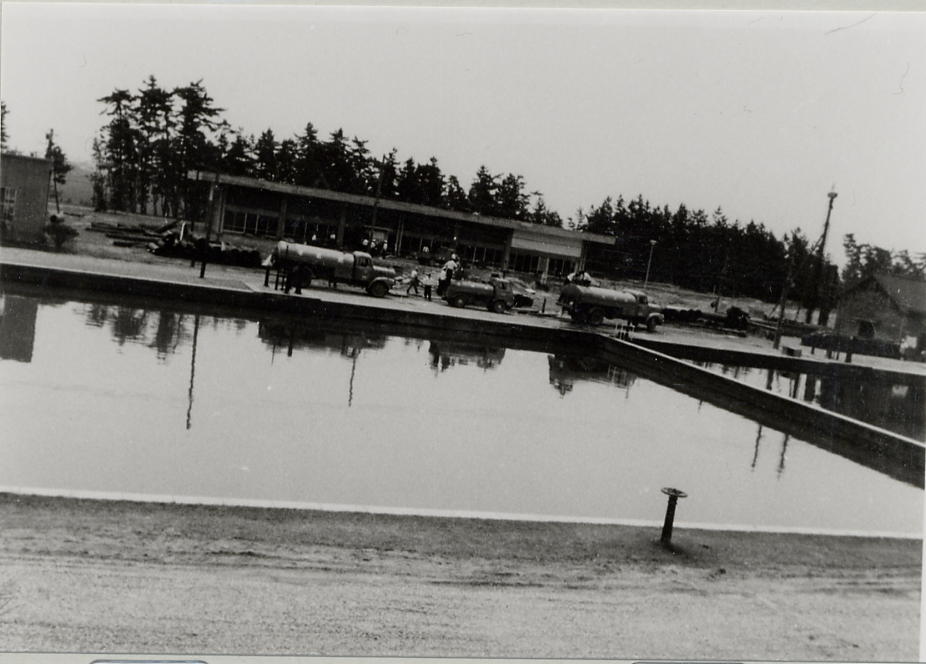

136.青山浄水場内 給水車の受水状況 |
|

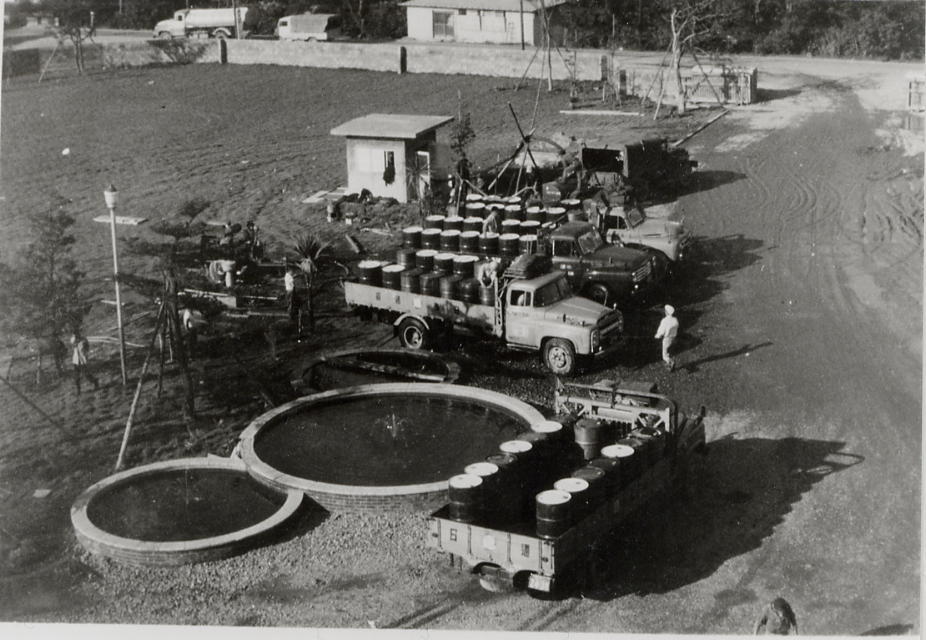

137.鳥野浄水場内 給水車（ドラム缶） |
|

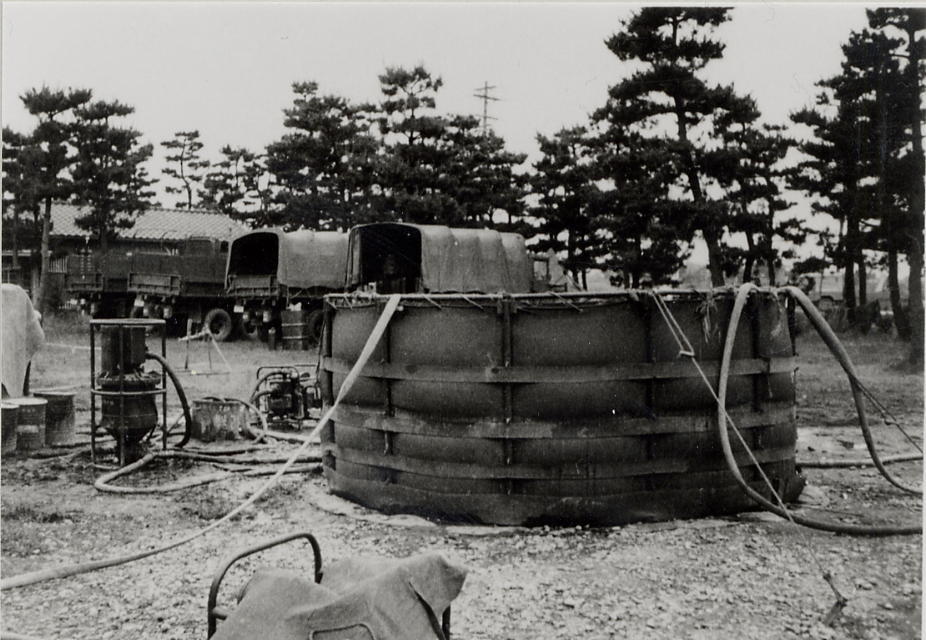

138.自衛隊の浄水装置 （寺地浄水所内） |
|

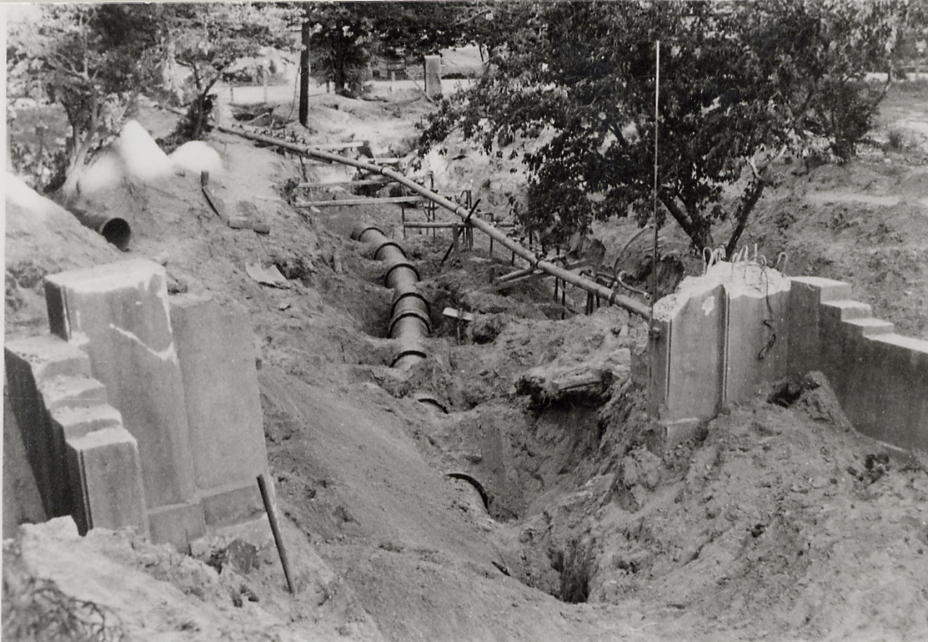

139.寺地〜青山線φ24吋導水管 青山浄水所入口附近（新潟市水道局が自衛隊の援助を得て復旧した。） 復旧後の状況 |
|

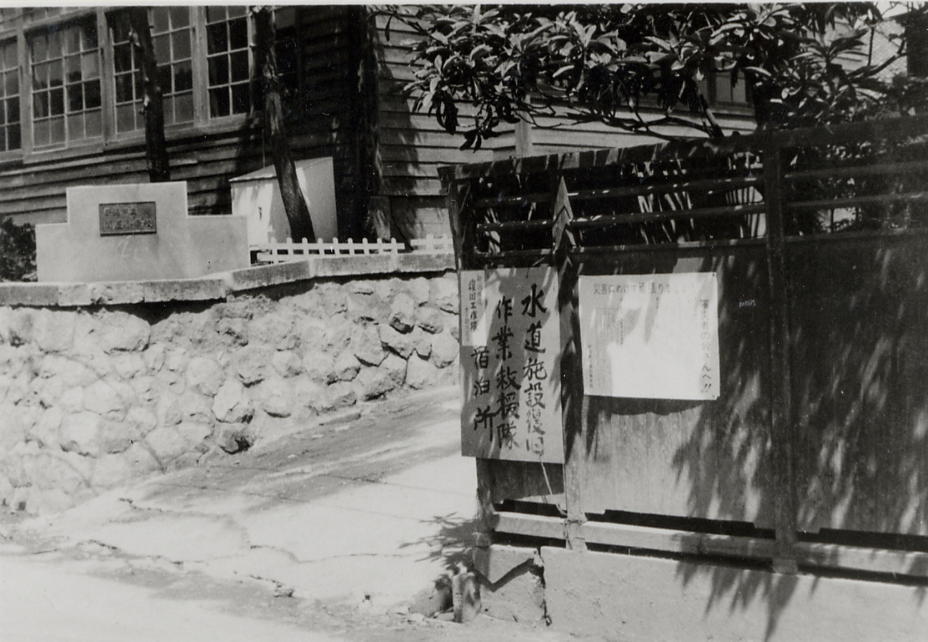

140.関屋小学校 復旧工作隊宿泊所入口 |
|

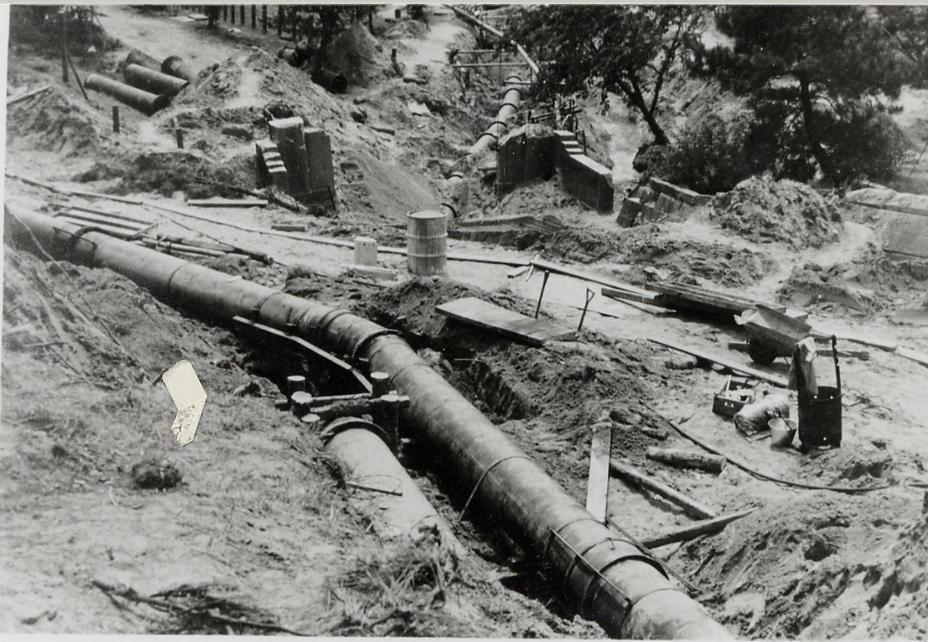

141.青山浄水場 24"導水管と24"送水管の復旧状況（曲管の防護コンクリート打設前） |
その２５
|

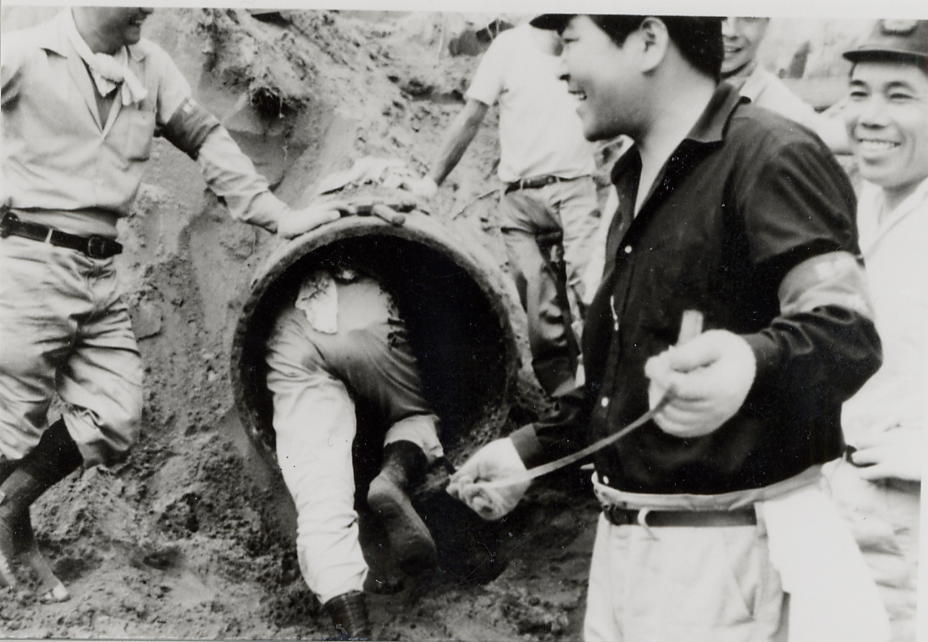

142.青山浄水場 φ24"送水管事故ヶ所の切管部分（継手の状況調査のために管内に入る係員） |
|

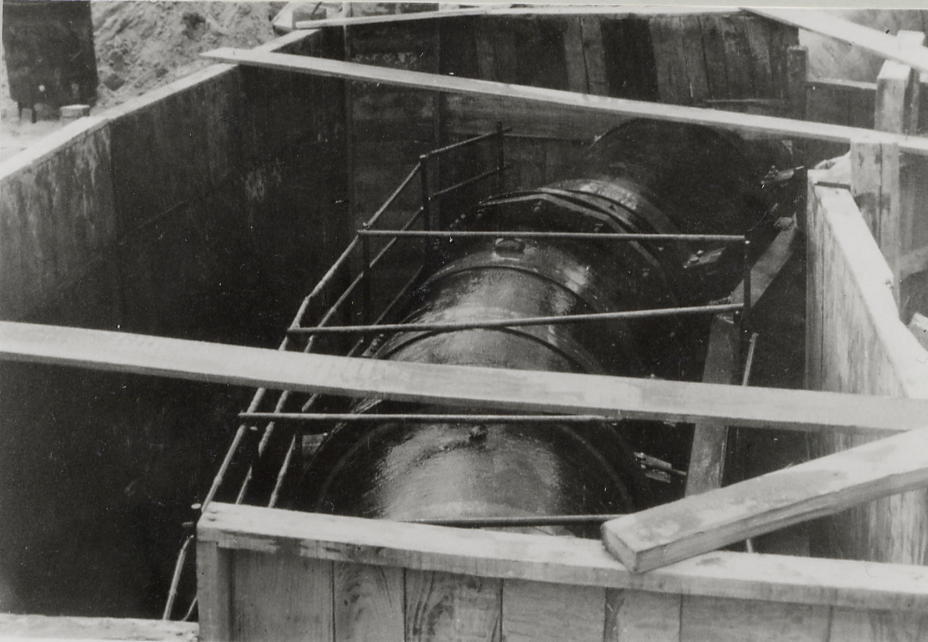

143.φ24"送水管 始点曲管防護（コンクリート打設前） |
|
144.φ24"送水管復旧状況 （国道際、曲管コンクリート防護打設中） |
|

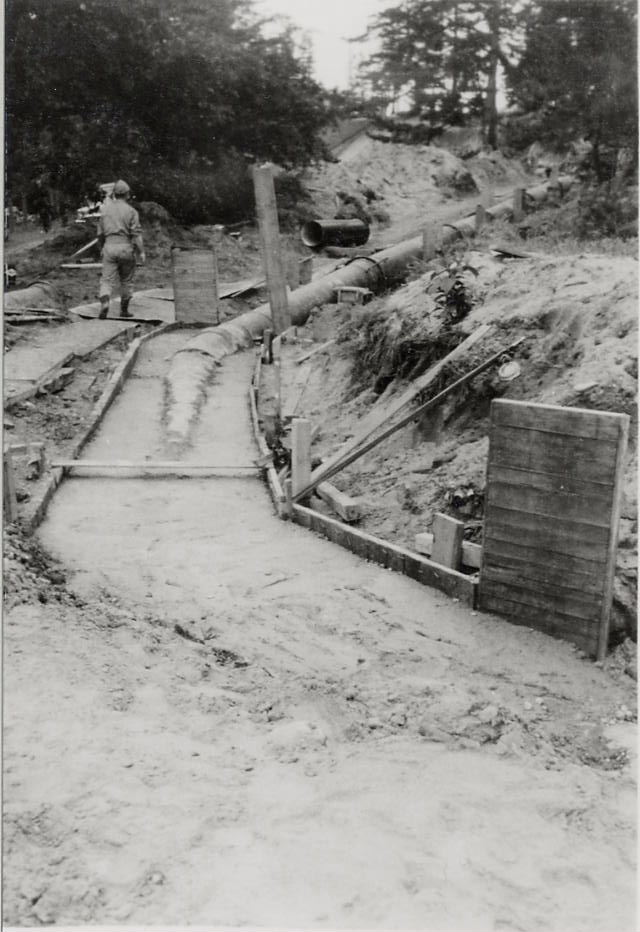

145.φ24送水管復旧状況 （国道際、曲管部コンクリート防護） |
|

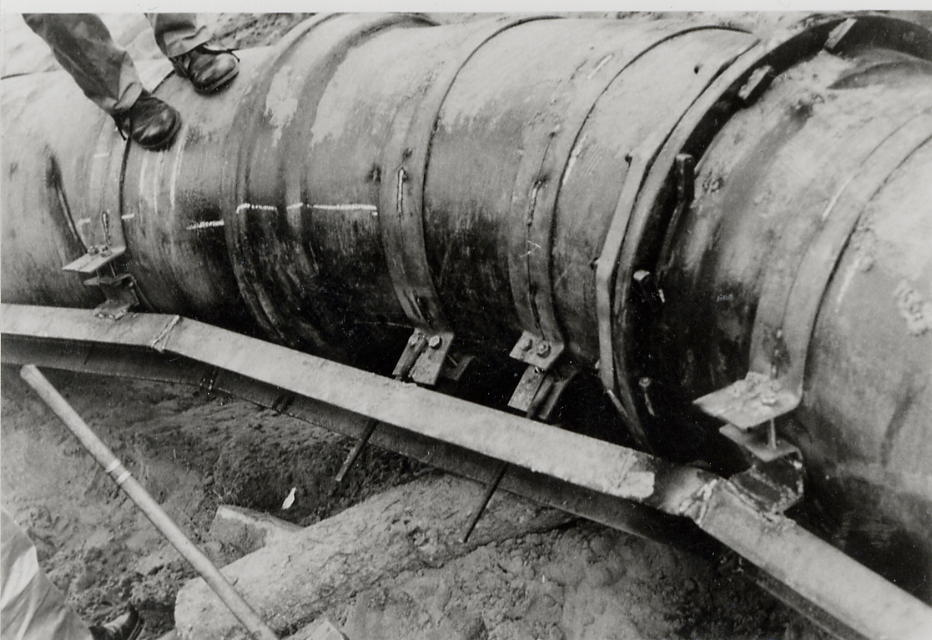

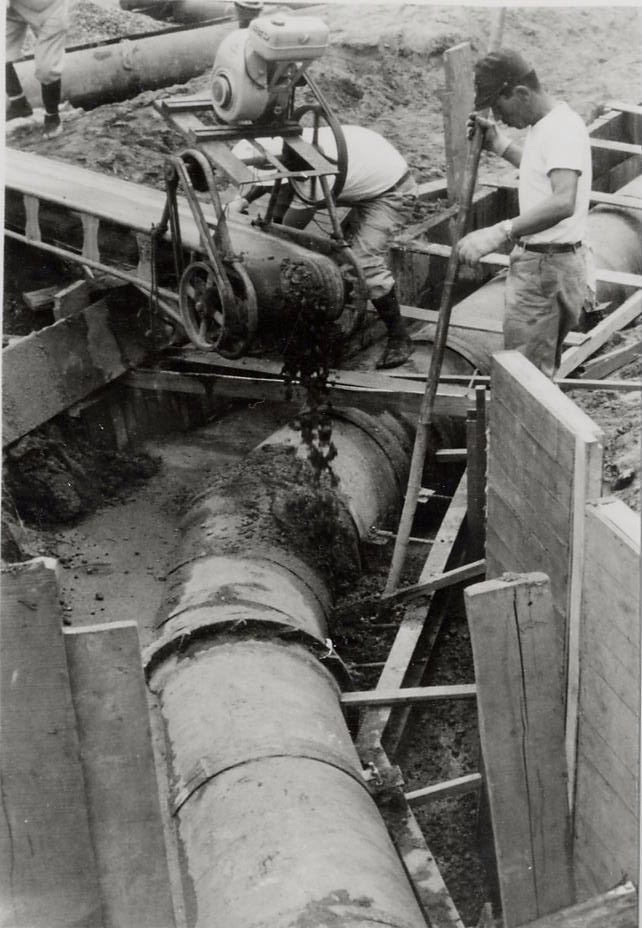

145'φ24"送水管復旧状況 曲管部補強金具、さらにコンクリートで防護する。 |
|

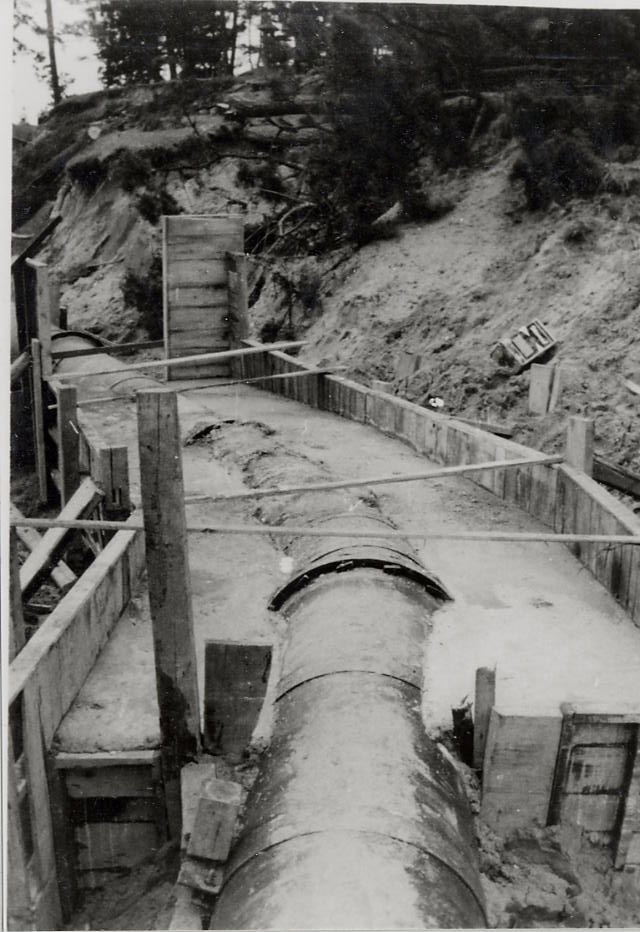

146.φ24送水管曲管防護 （勾配部 中腹部） |
その２６
|

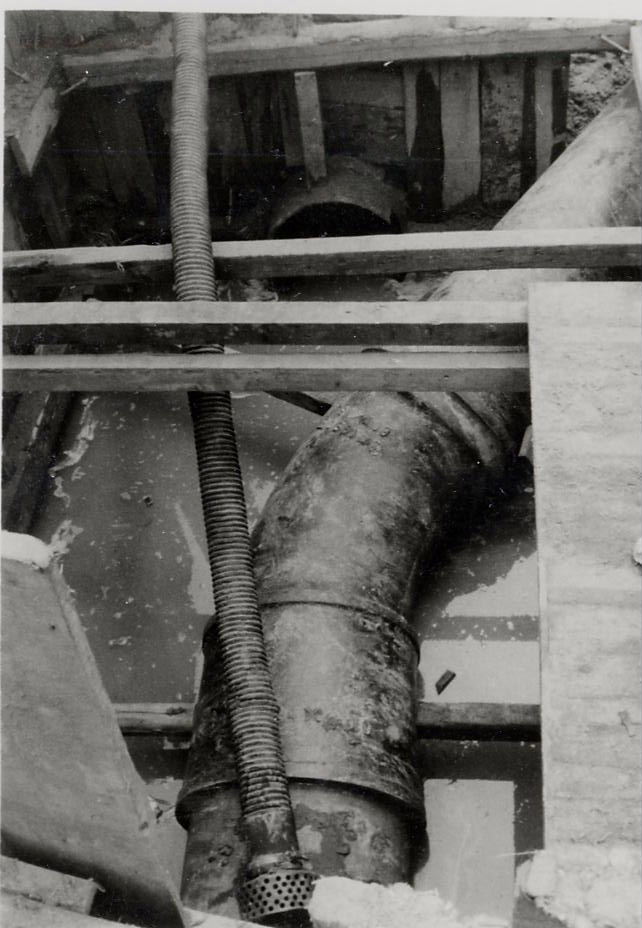

147.24"送水管復旧 既設管連絡ヶ所 |
|
148.φ24"送水管復旧状況 国道内終点ヶ所、既設管連絡 |
|

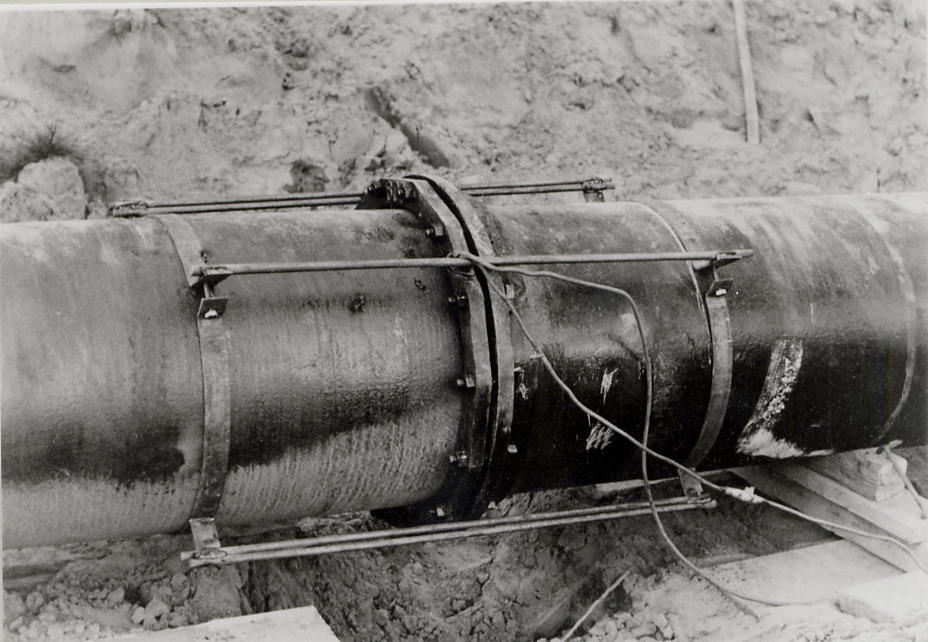

149.φ24"送水管復旧状況 直管継手の補強 |
|

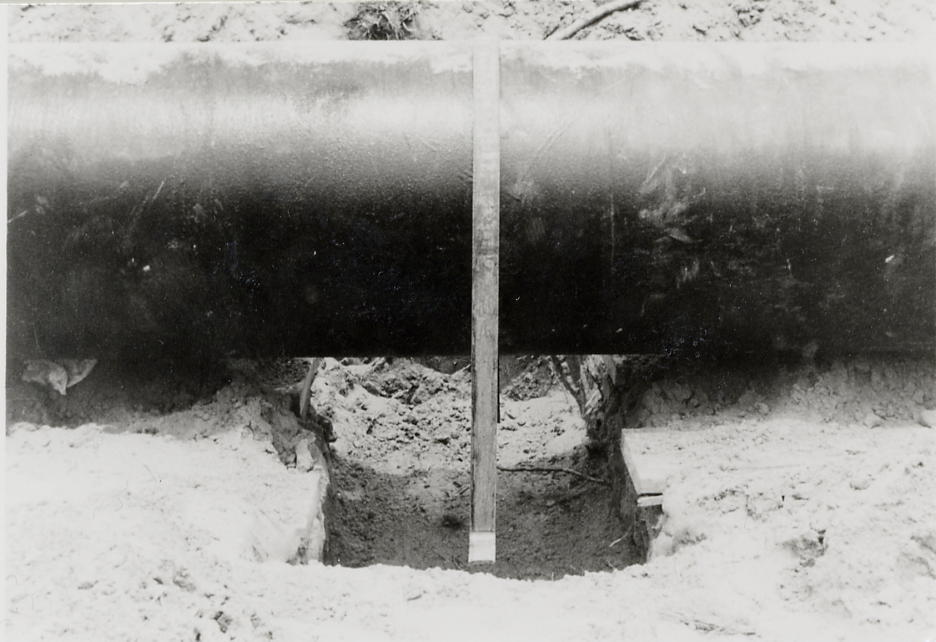

150.φ24"送水管復旧状況 直管中央部の受台ヶ所（コンクリート打込前） |
|

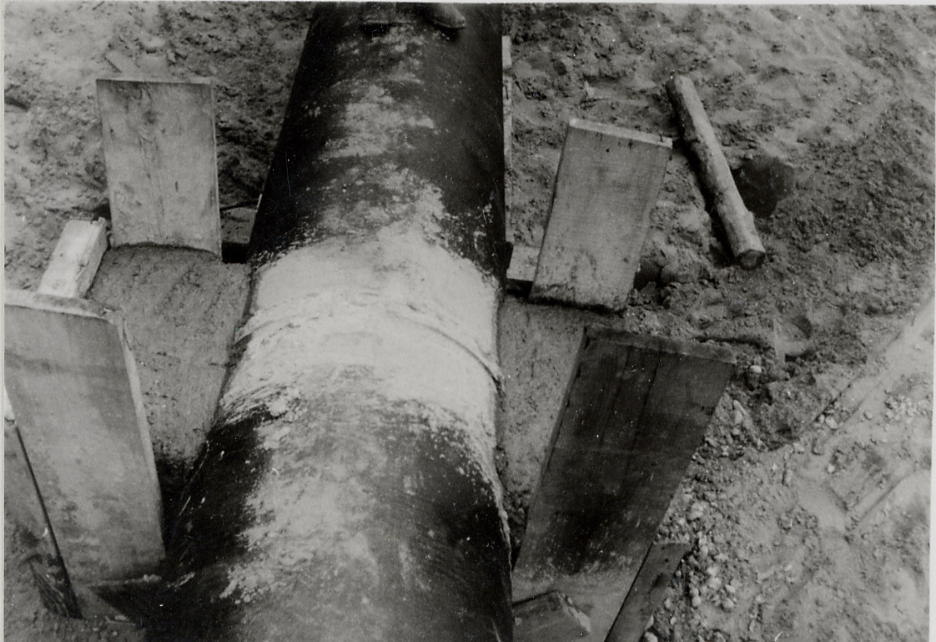

151.φ24"送水管復旧状況 直管中央部の受台 |
|

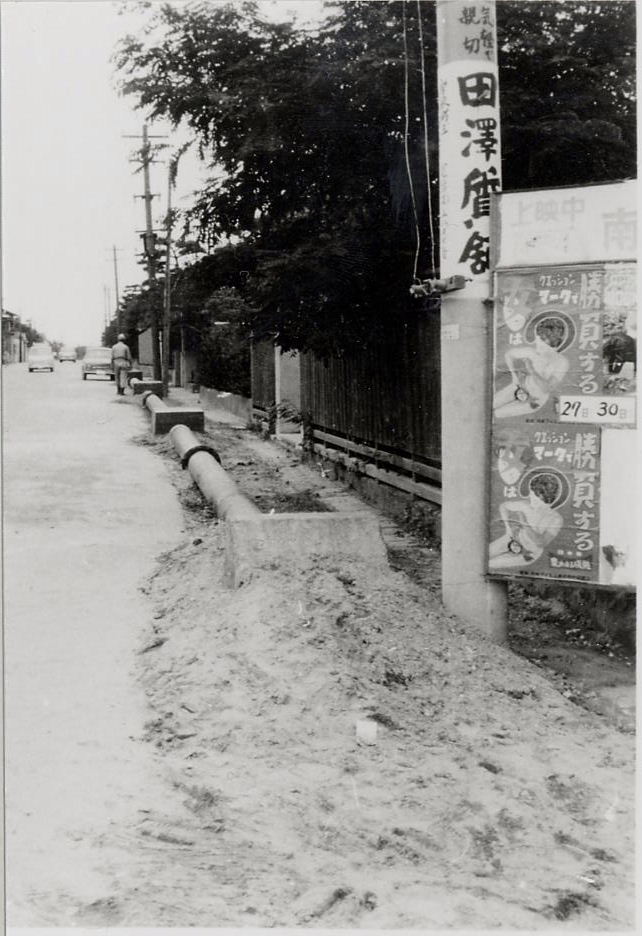

152.φ300路上仮配管 （鋳鉄管） |
その２７
|

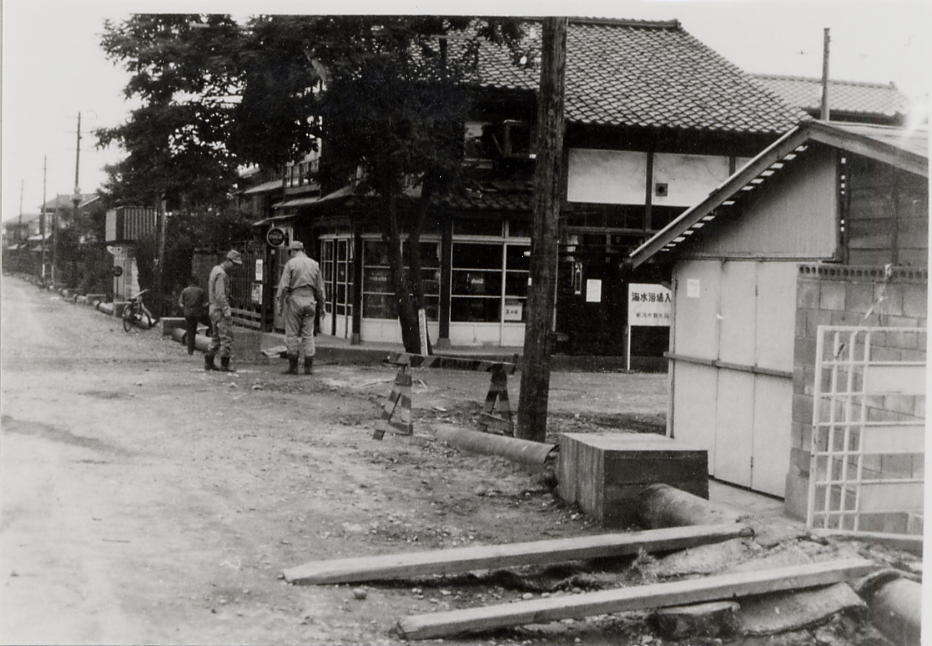

153.φ300路上仮配管 交差点に地中埋設 |
|

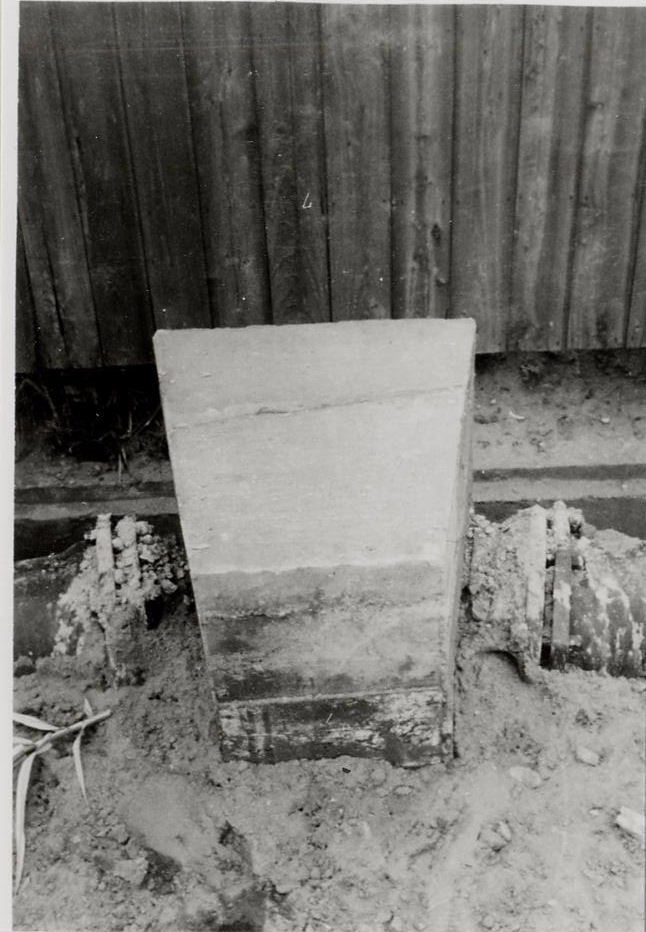

154.φ300路上仮配管 曲管防護 |
|

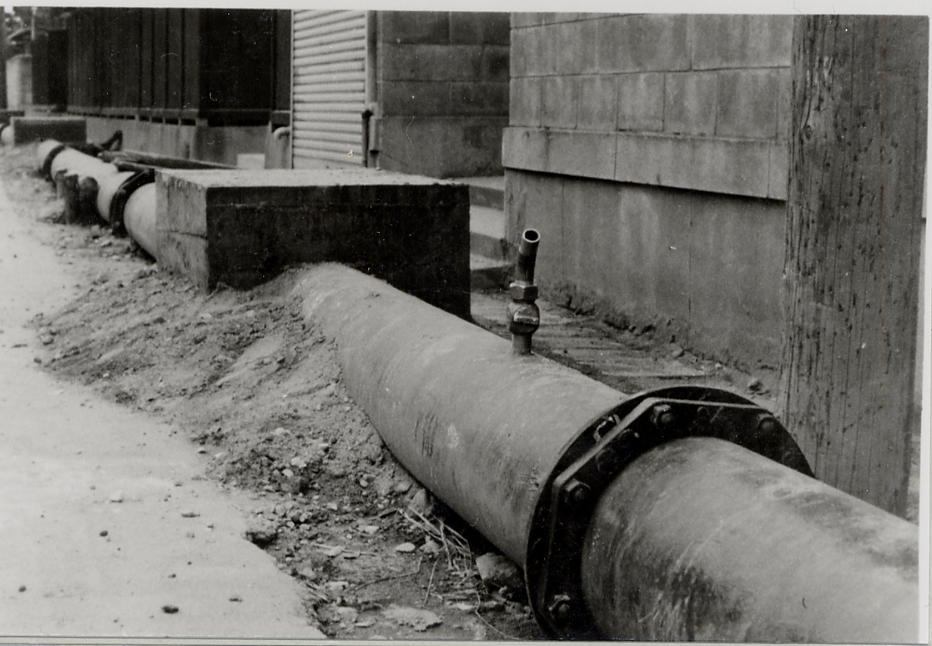

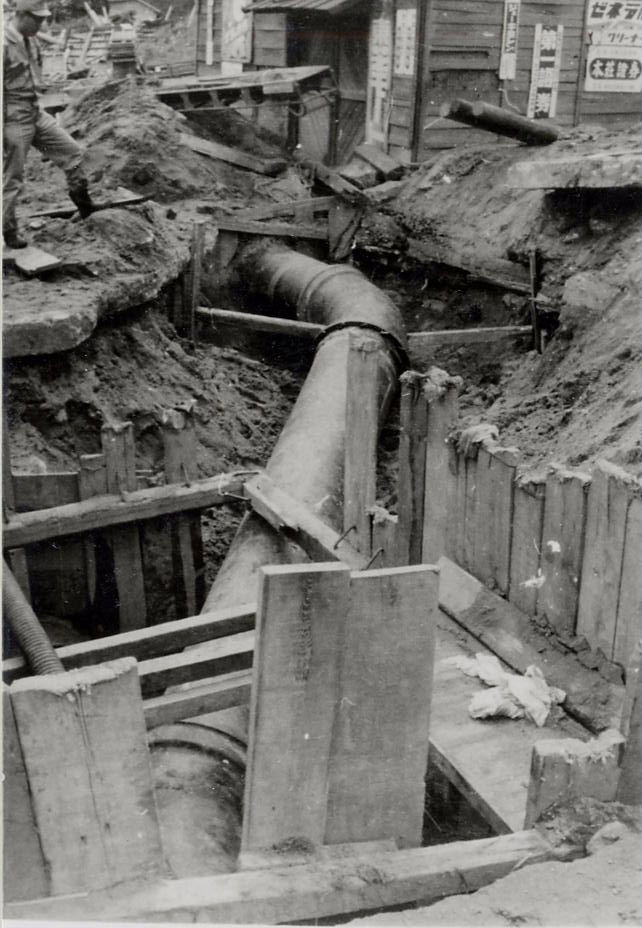

155.路上仮配管φ300 分水栓は排気用 |
|

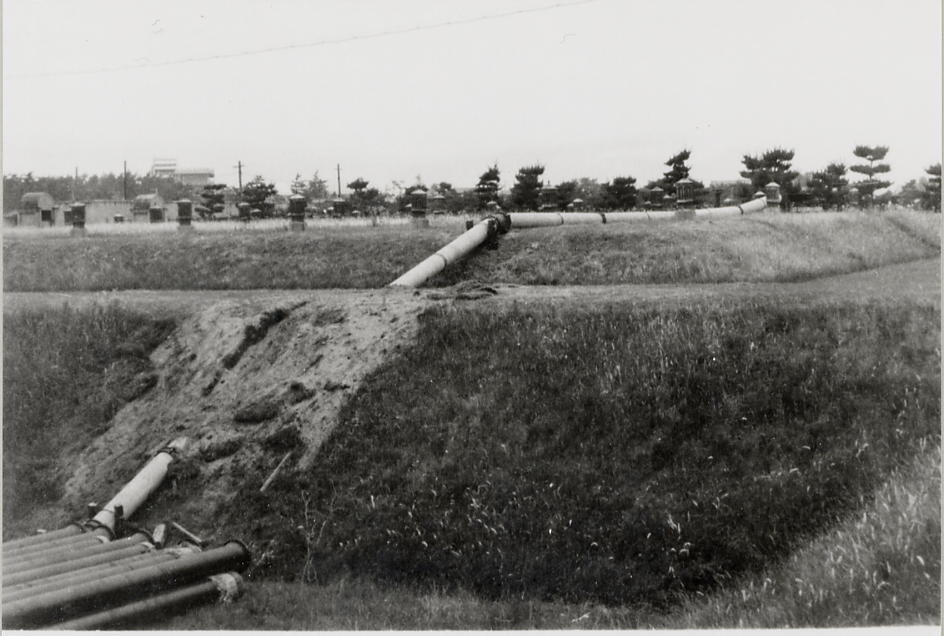

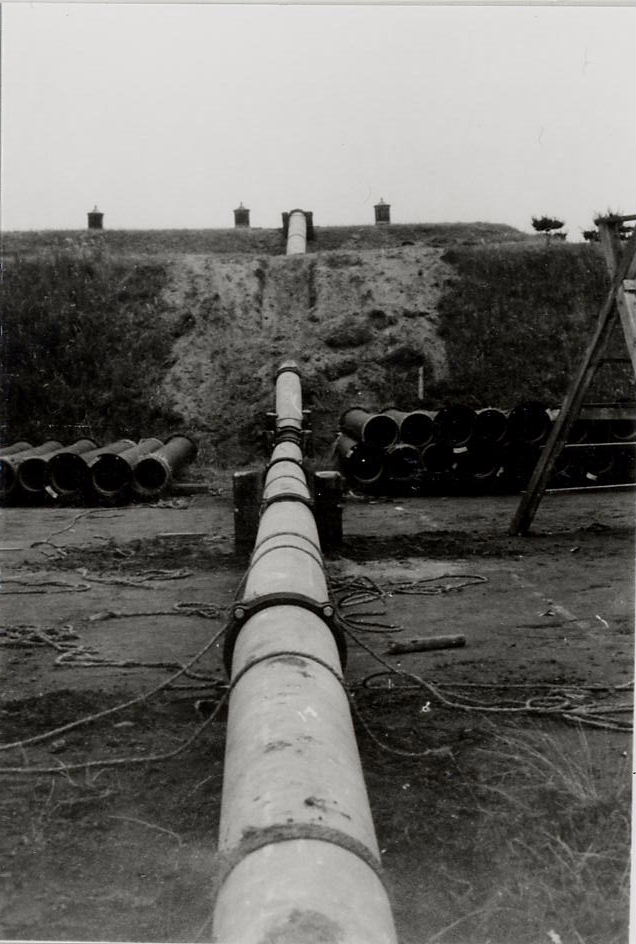

156.関屋浄水場内 φ300仮送水管 |
|
157.関屋浄水場内 φ300仮送水管 |
|

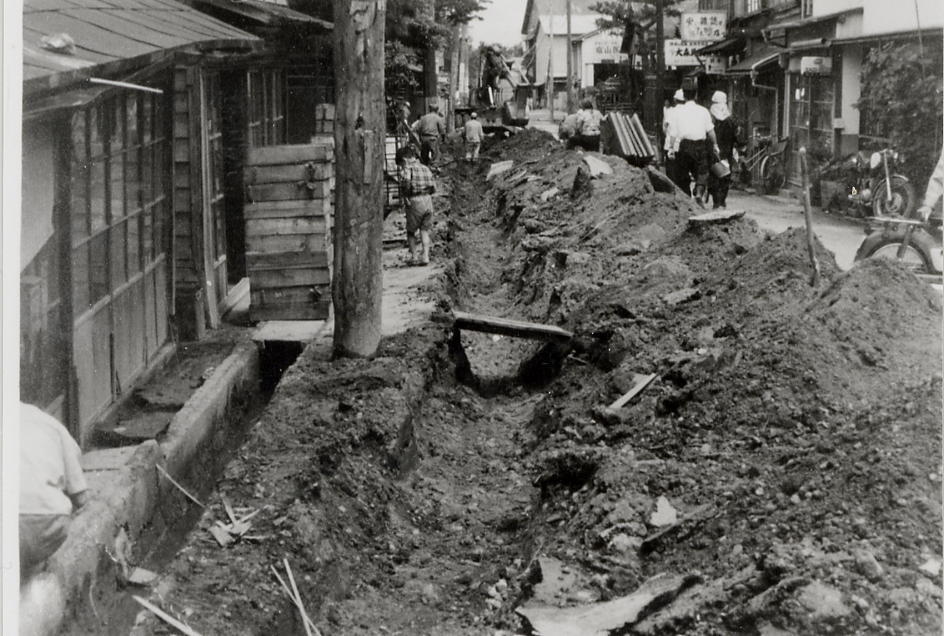

158.応急仮配管の掘削 （土被浅い） |
その２８
|
|
|
|
