新潟地震水道施設被害調査報告写真集Part.2

前へ    次へ    トップへ

その11

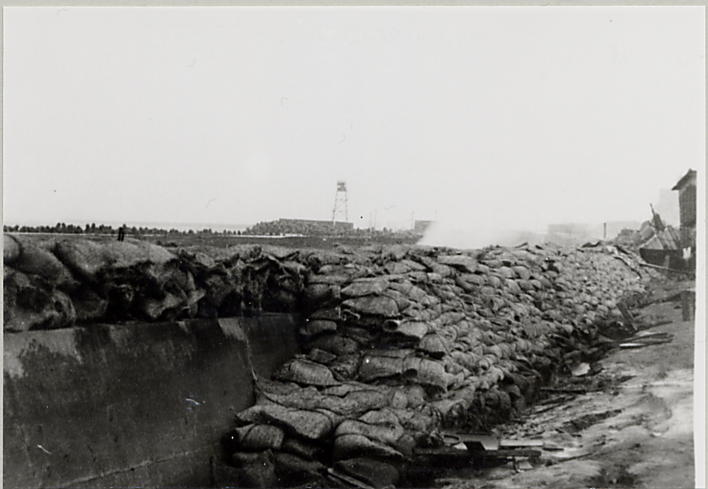

s059.jpg 59.自衛隊の締切した沈下した海岸堤防

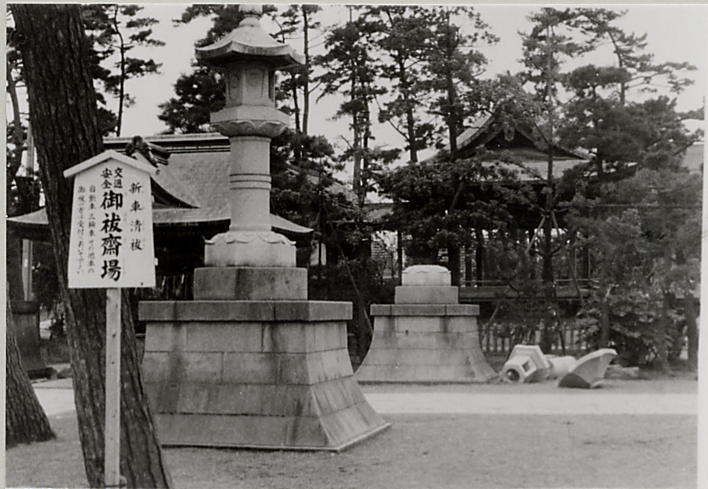

60.白山神社の石灯篭が倒れた。
片方は残っている。

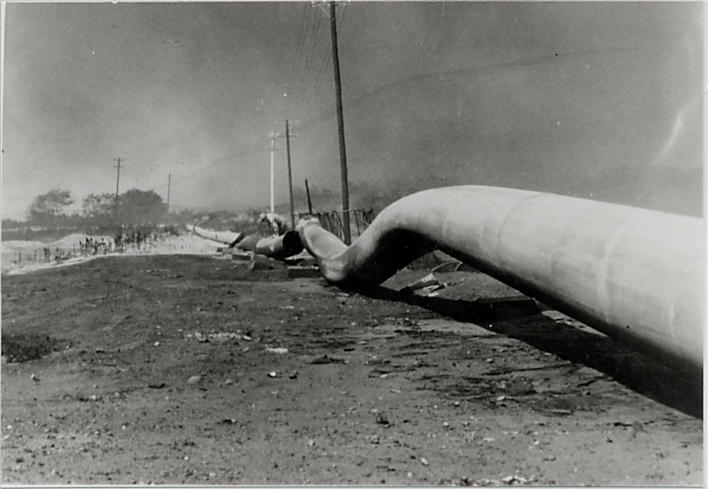

61.昭和石油の油送管の被害

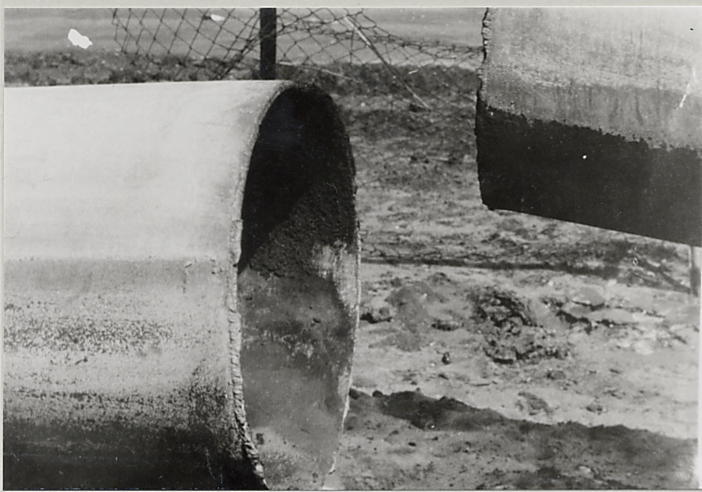

s062.jpg 62.昭和石油の油送鋼管の切断状況

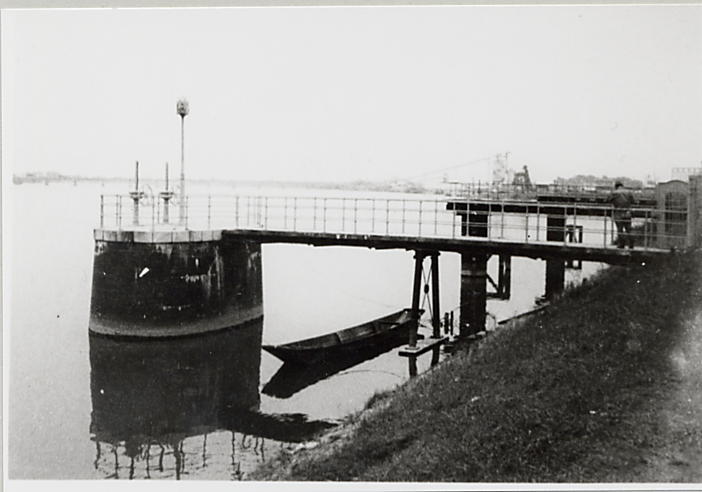

63.寺地取水所 取水塔
被害なし

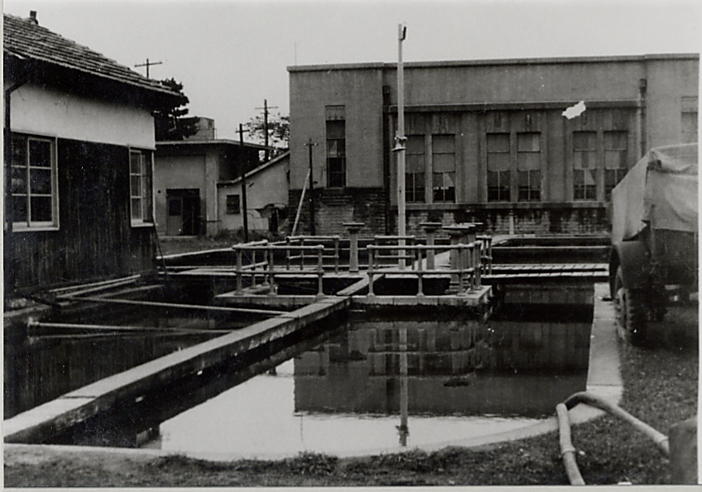

64.寺地取水所
薬品混和池及び沈殿池 正面は導水ポンプ室、左は硫酸バンド注入室

その12

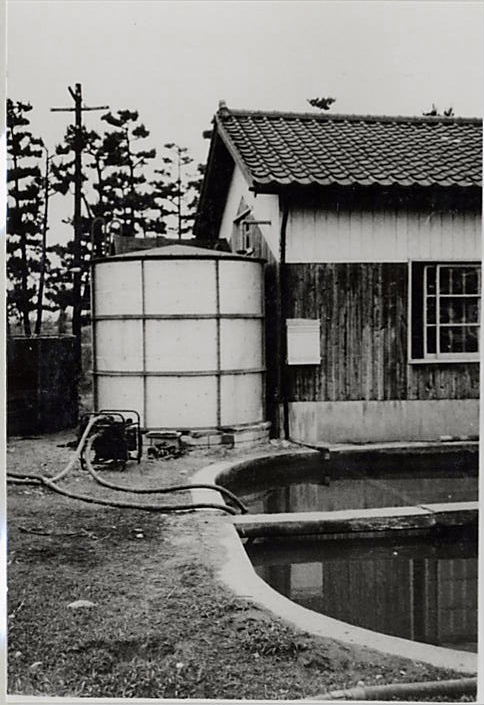

s065.jpg 65.寺地取水所
硫酸バンド貯溜槽(復旧後)基礎が数cm沈下した。

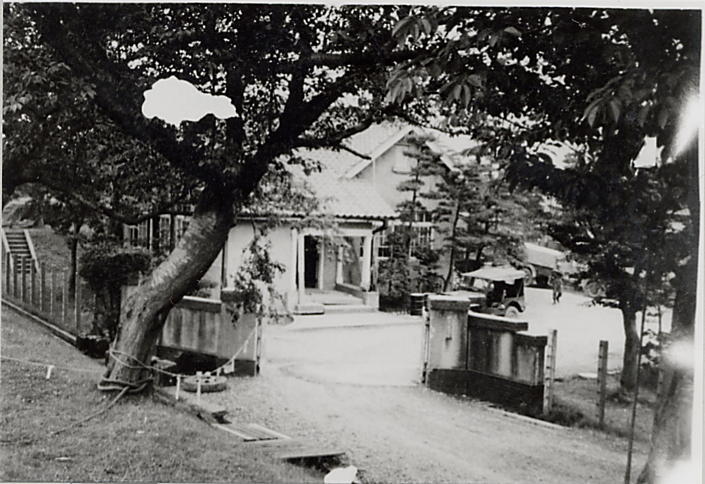

66.寺地取水所
入口及び事務所(信濃川堤防上より撮影)

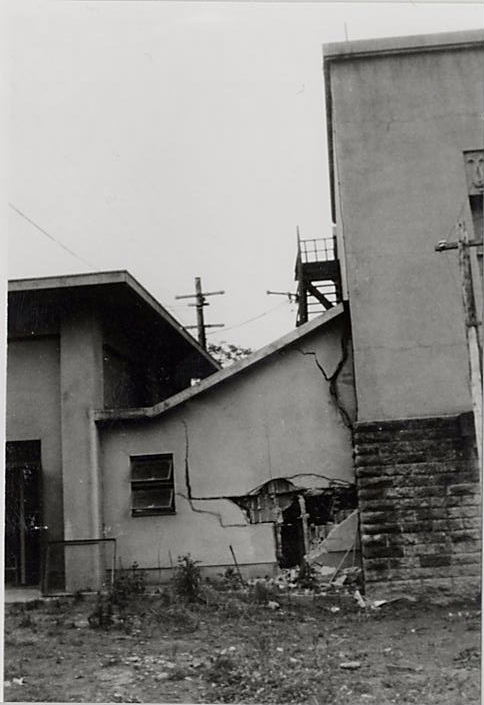

67.寺地取水所
導水ポンプ室の壁の一部(ブロック積の部分が破壊)

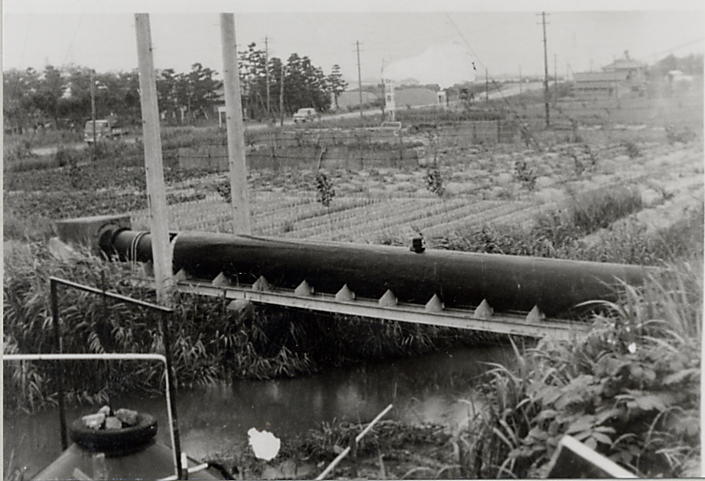

s068.jpg 68.寺地〜青山線
φ24吋導水管水管橋(被害なし)

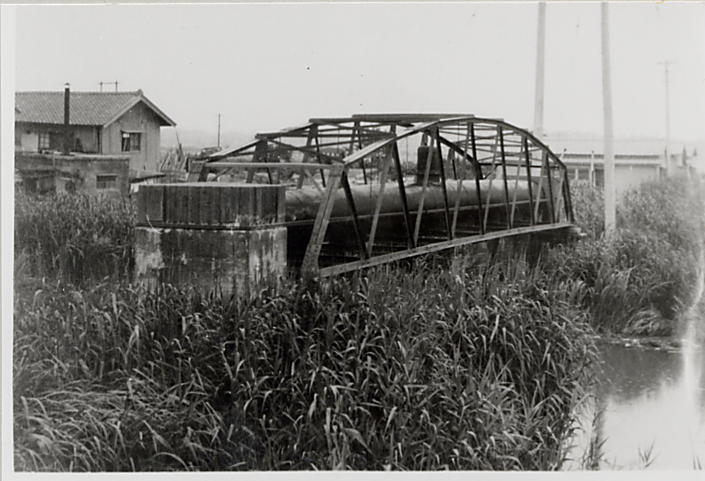

69.寺地〜青山線
φ24吋導水管水管橋(被害なし)

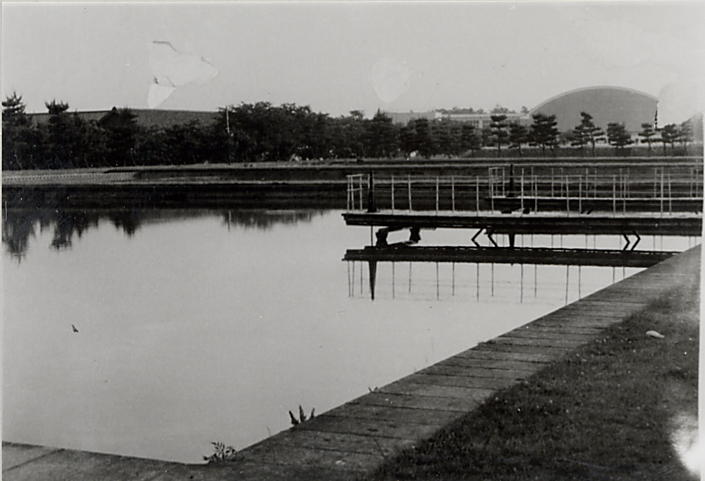

70.関屋浄水所沈殿池
被害なし

その13

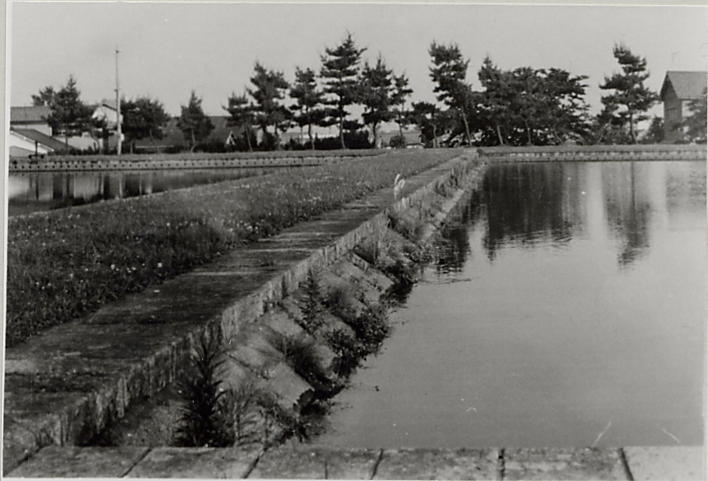

s065.jpg 71.関屋浄水場
沈殿池石塊張り(被害なし)

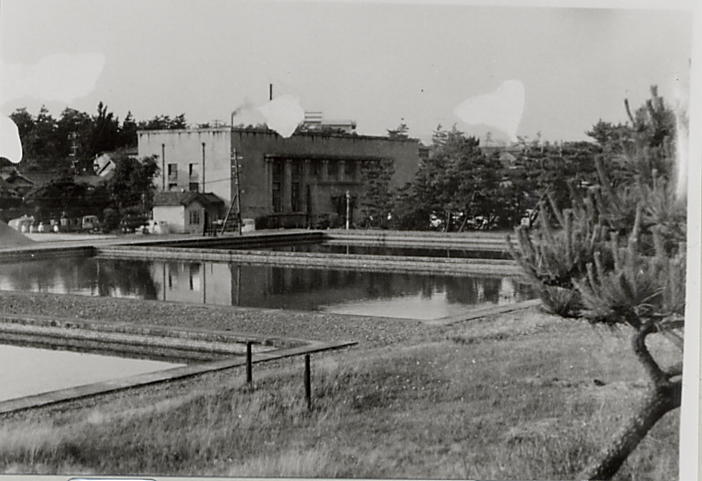

72.関屋浄水場
緩速ろ過池、正面は配水ポンプ室及び殺菌室、被害なし

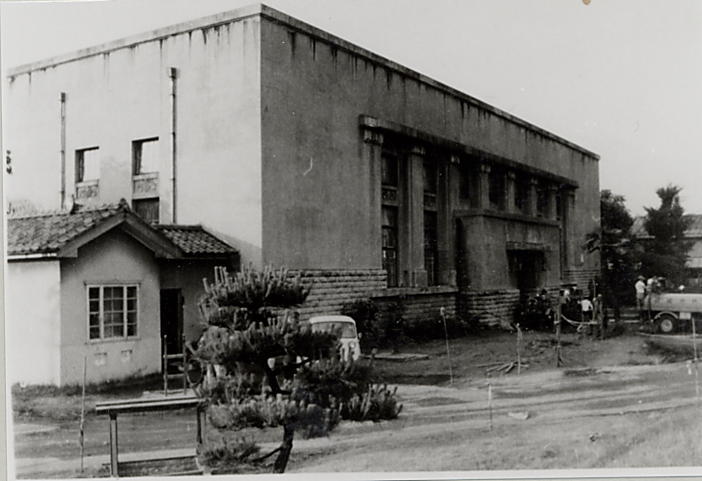

72'.関屋浄水場
配水ポンプ室

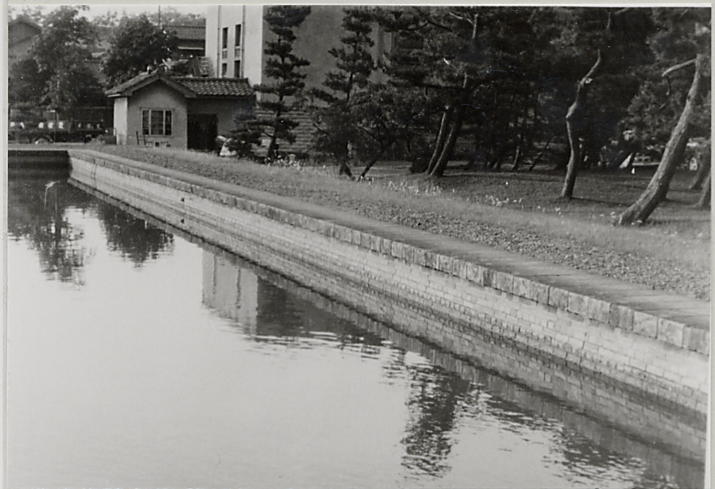

s068.jpg 73.関屋浄水場
緩速ろ過池用壁、被害なし

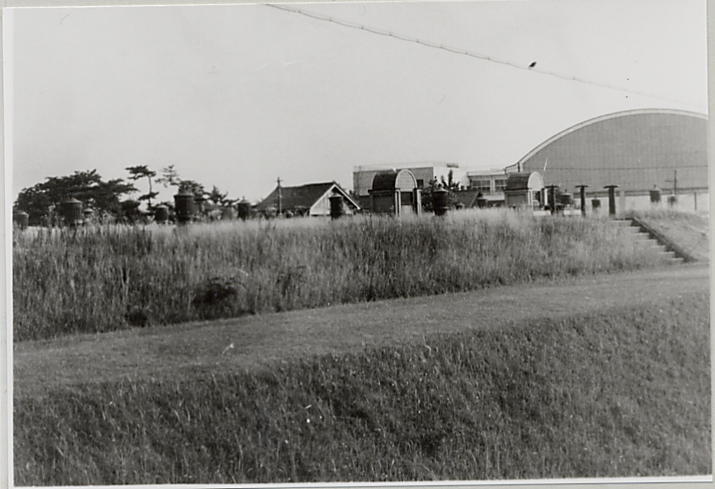

74.関屋浄水場 浄水池
被害なし

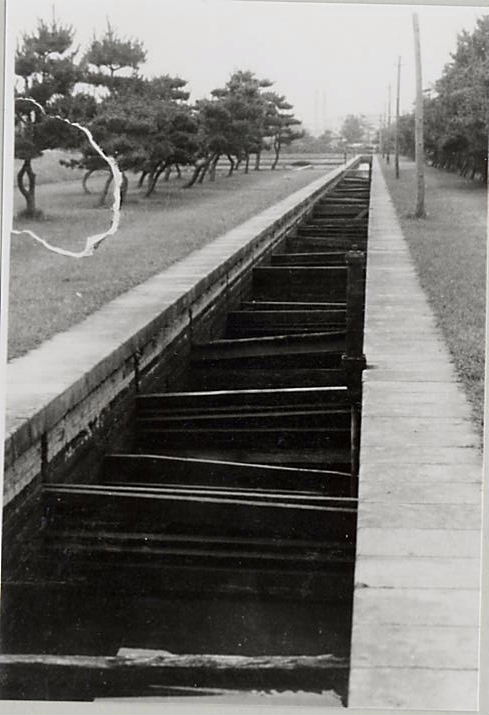

75.関屋浄水場
原水渠

その14

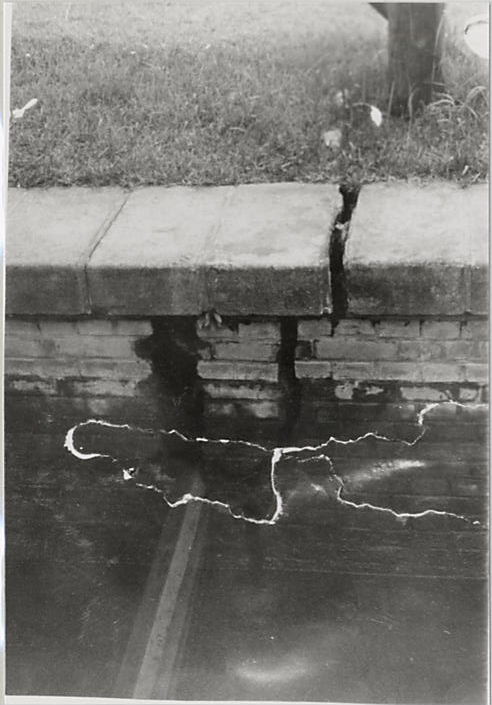

s076.jpg 76.関屋浄水所
原水渠の亀裂

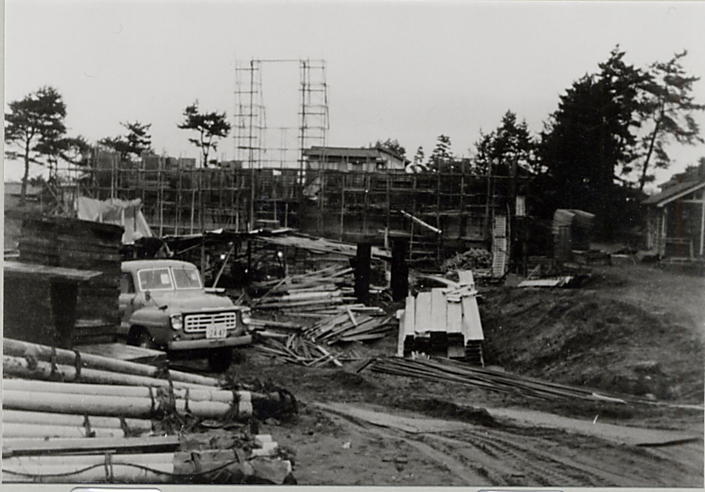

77.南山配水所拡張工事
被害なし

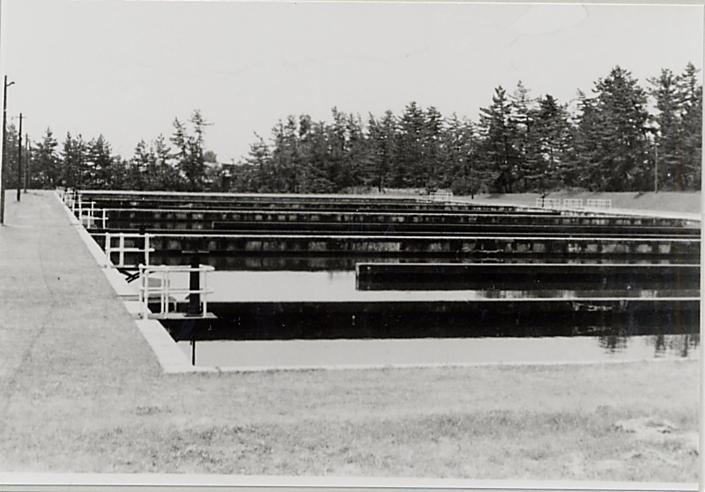

78.青山浄水所沈殿池
被害なし

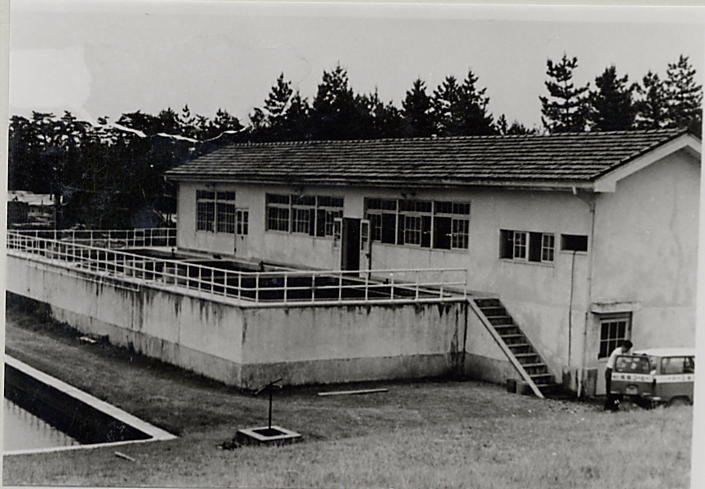

s079.jpg 79.青山浄水所
急速ろ過池、被害なし

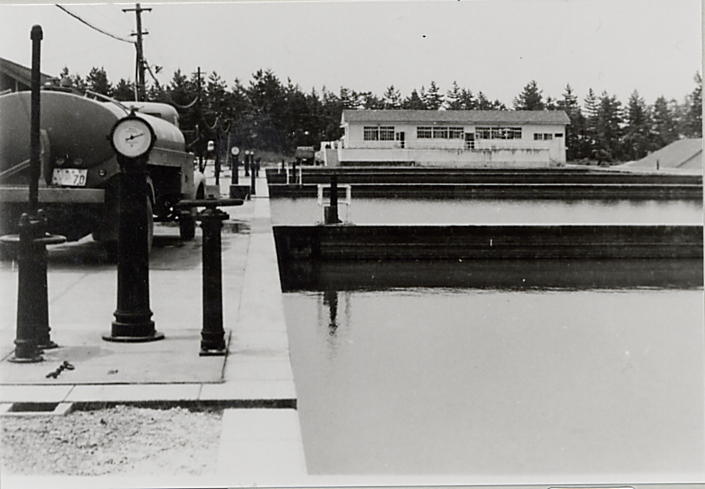

80.青山浄水所
緩速ろ過池、正面は急速ろ過池、被害なし

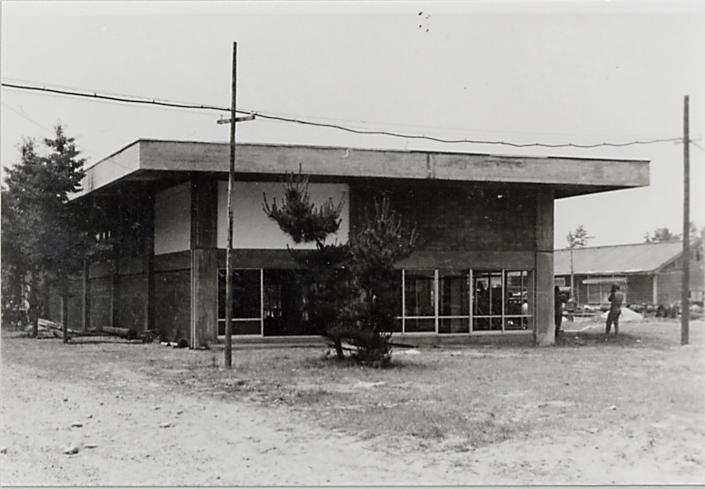

81.青山浄水所 ポンプ室
被害なし

その15

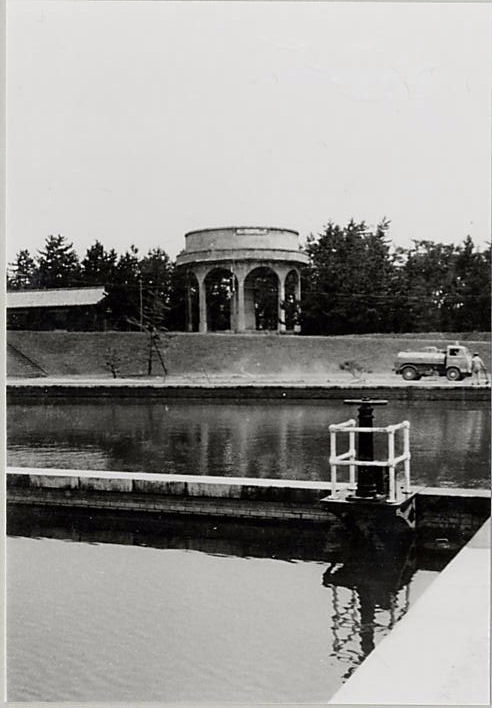

s082.jpg 82.青山浄水所
洗滌用高架水槽、手前は緩速ろ過池

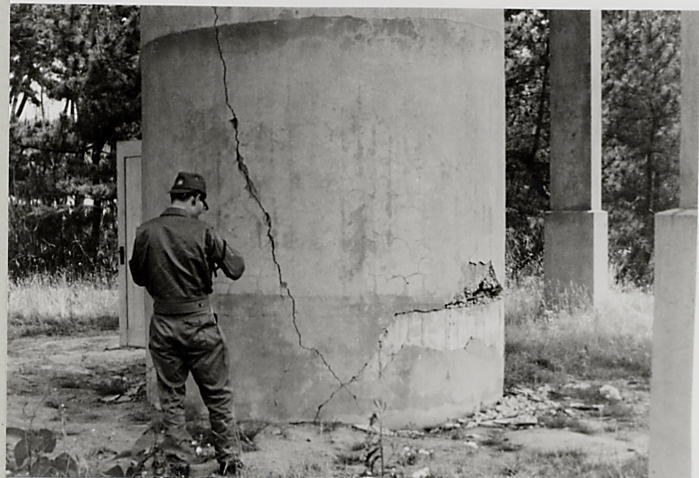

83.青山浄水所
洗滌用高架水槽、配管筒の亀裂

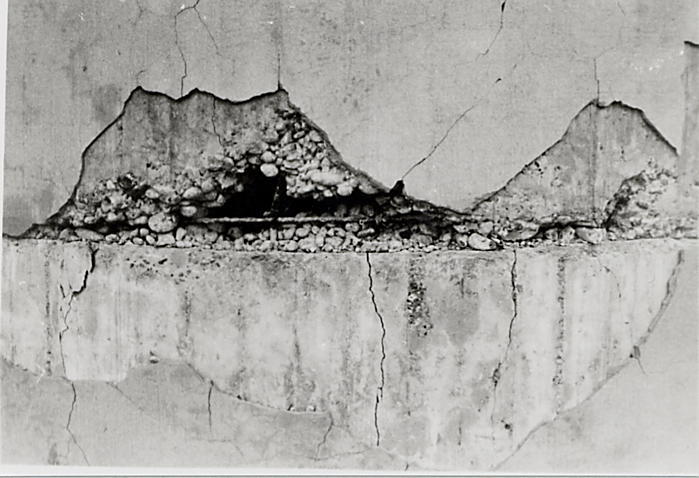

84.青山浄水所
洗滌用高架水槽、配管筒コンクリート打継目の被害

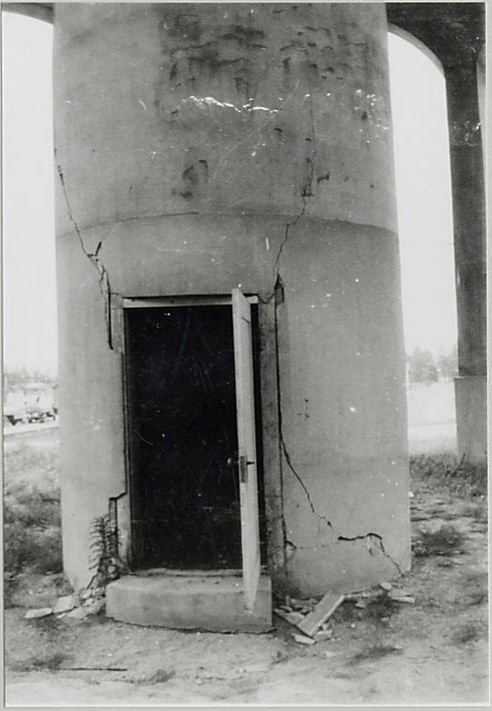

s085.jpg 85.青山浄水所
洗滌用高架水槽、配管筒の亀裂

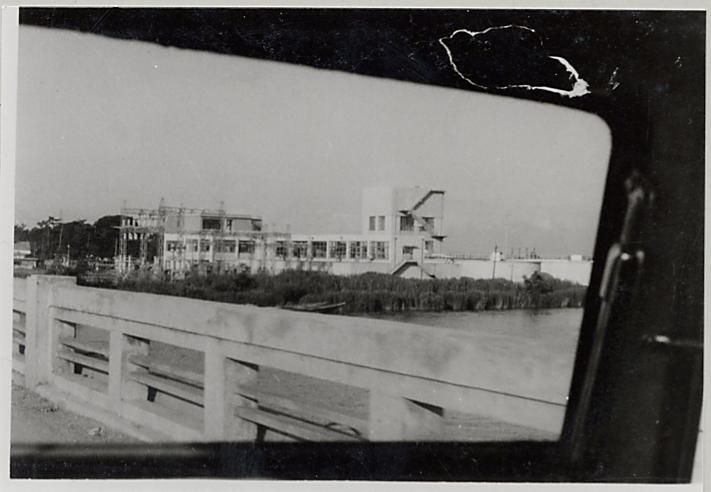

86.帝石橋から見た鳥屋野浄水所全景
一番高い建物が洗滌水槽

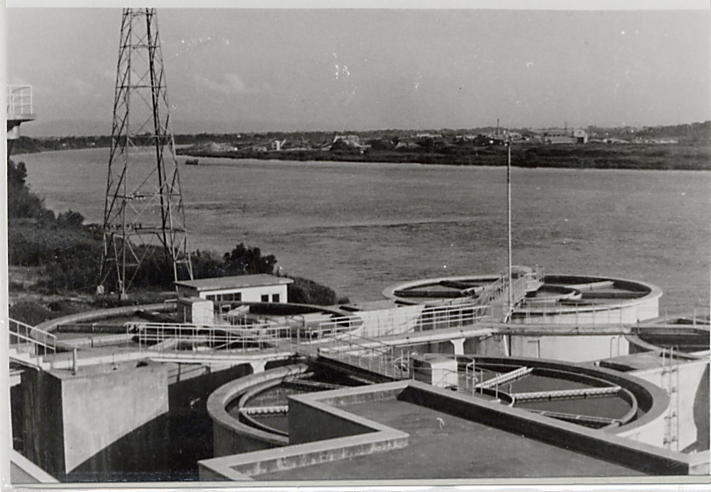

87.鳥屋野浄水所
高速沈殿池

その16

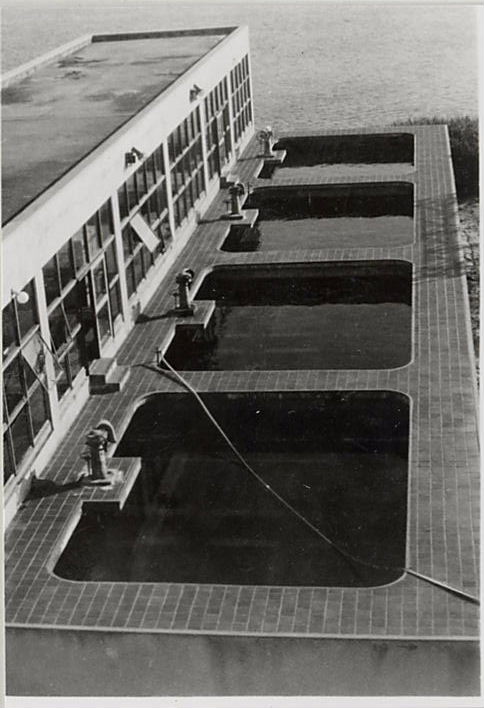

s088.jpg 88.鳥屋野浄水所
急速ろ過池、向うは信濃川

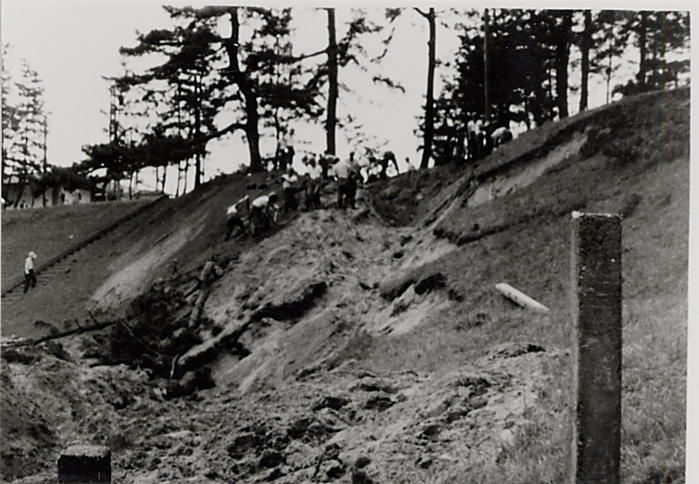

89.青山浄水場
出口附近方面の崩壊状況(この下でφ24”導水管、φ24”送水管で被害を受けた。)

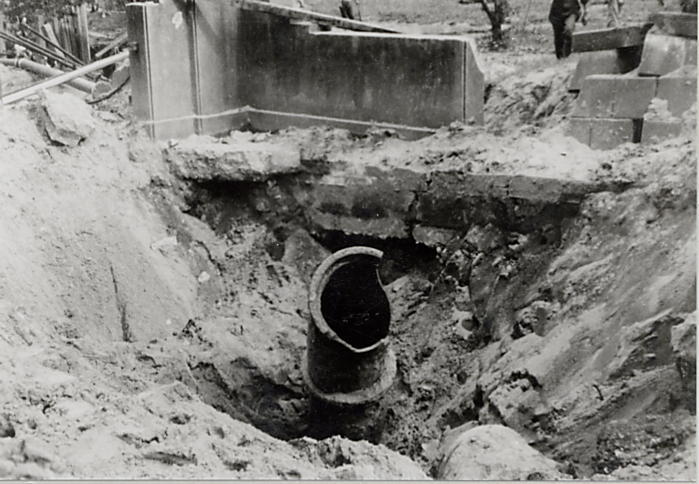

90.青山浄水場
導水管φ24”の惨状

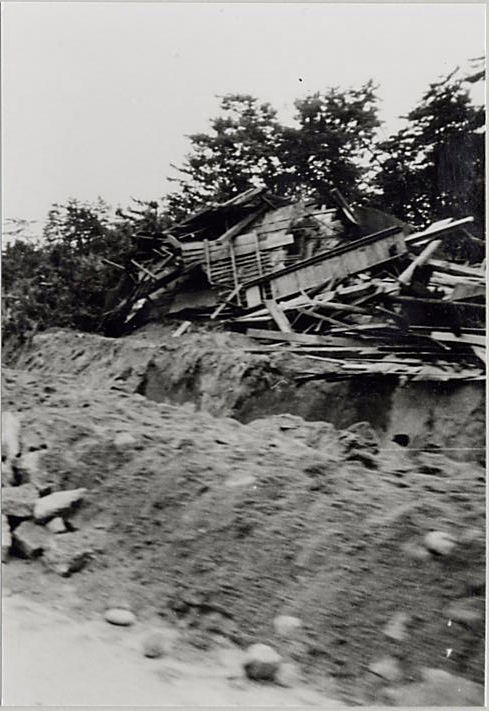

s091.jpg 91.青山浄水場下
国道沿いの崩壊家屋

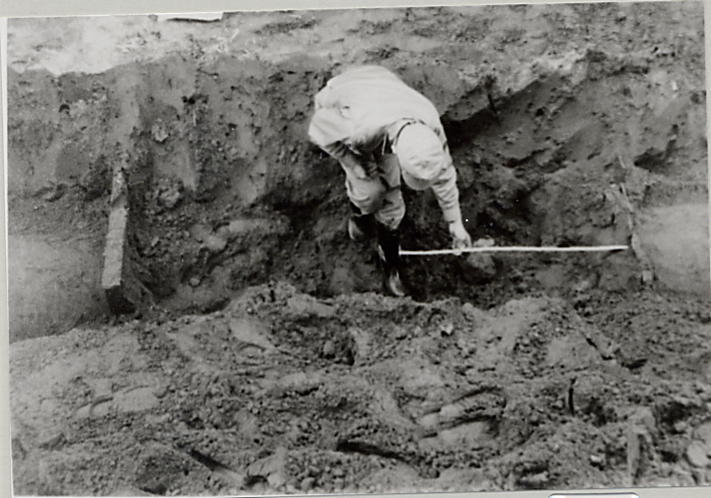

92.青山浄水場下
国道埋設鉄管の一本は所在が分からない。

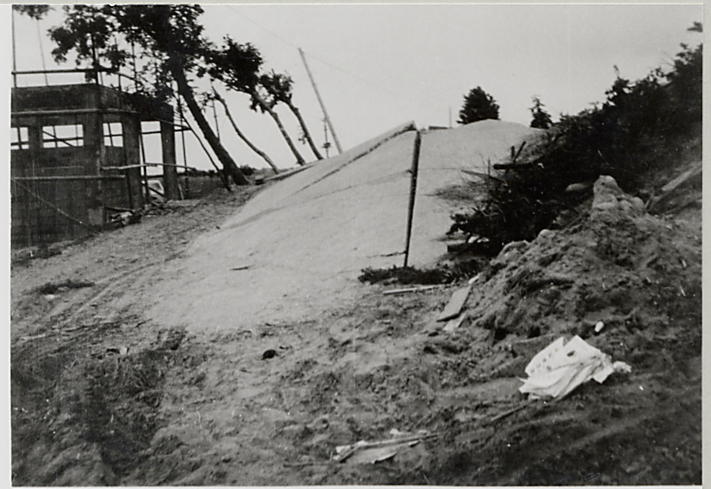

93.青山浄水場下
国道舗装の被害(この下に24”送水管あり、分断された。)

その17

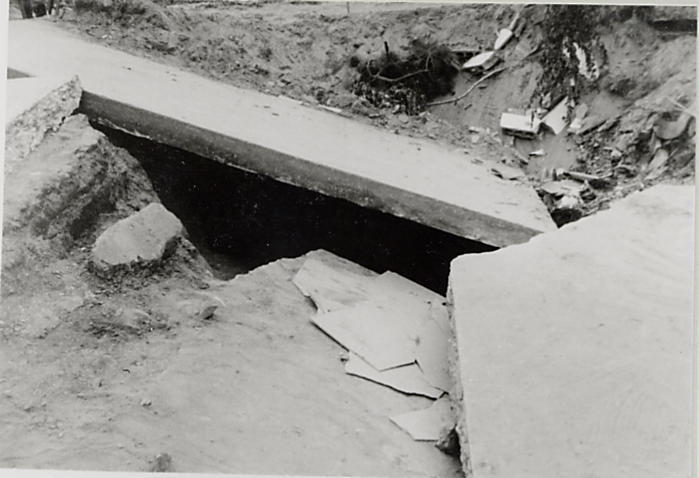

s094.jpg 94.青山浄水場下
国道部の舗装コンクリートの被害(コンクリート板の下に鉄管が見える。)

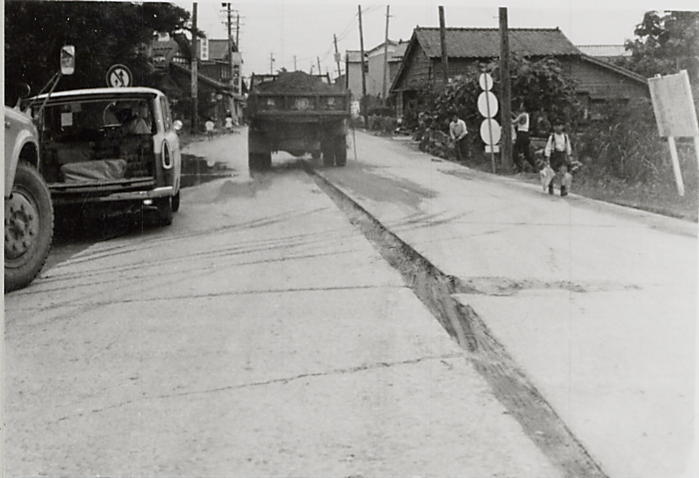

95.国道柏崎新潟線
舗装の被害、左側にφ24”送水管が埋設してあるが被害がなかった。

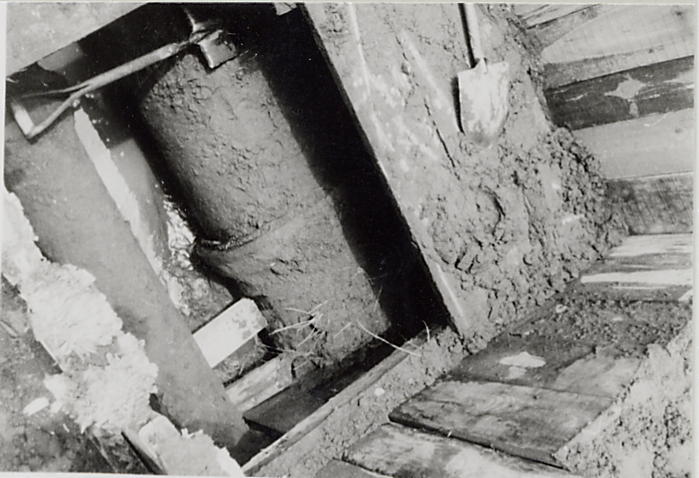

96.φ24吋送水管
継手脱出(関屋大川前)

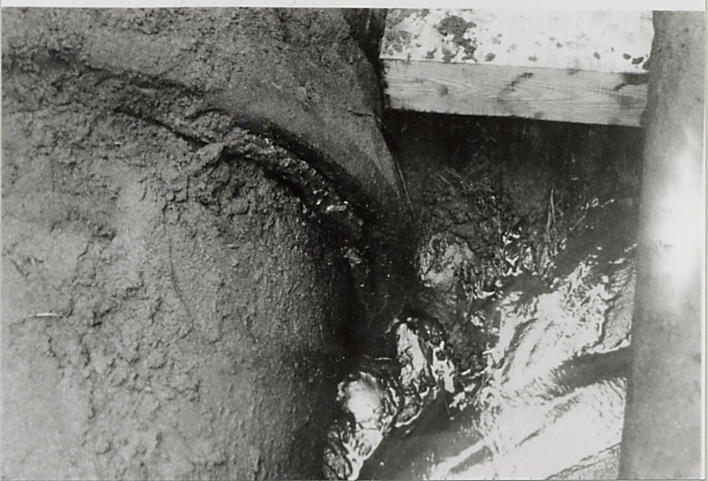

s097.jpg 97.φ24吋送水管
継手脱出(関屋大川前)

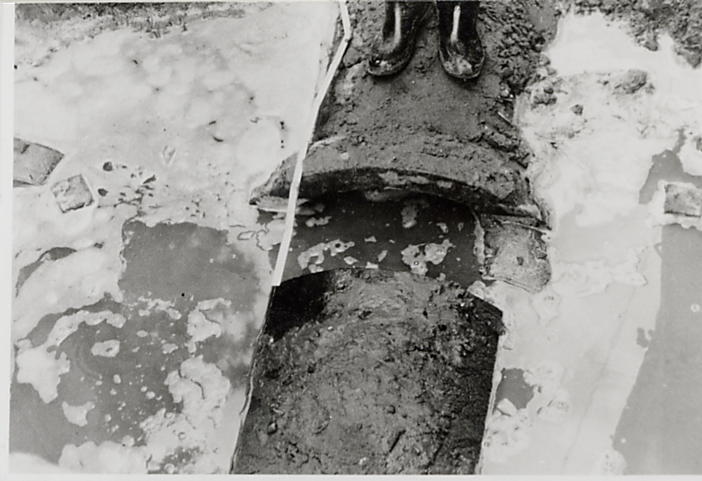

98.φ24吋送水管
継手脱出(新潟高校前)

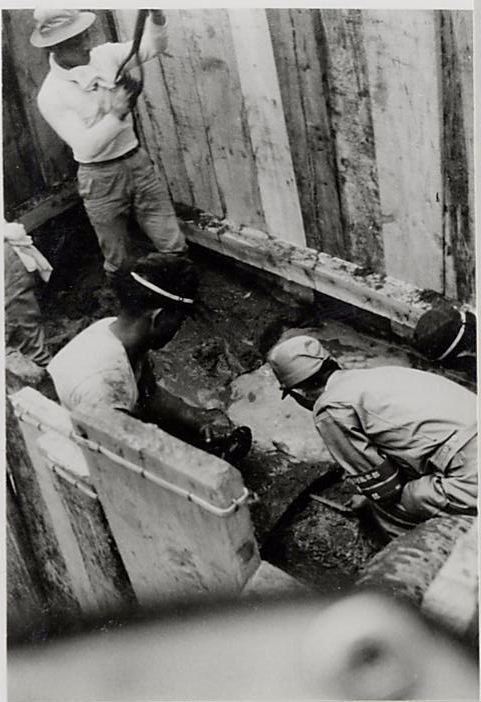

99.φ24吋送水管
継手脱出(関屋浄水所入口附近)

その18

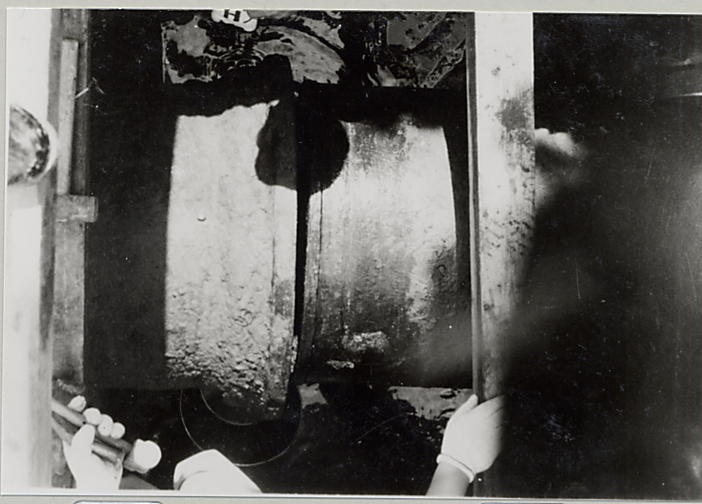

s100.jpg 100.φ24吋送水管
継手脱出(関屋浄水所入口附近)

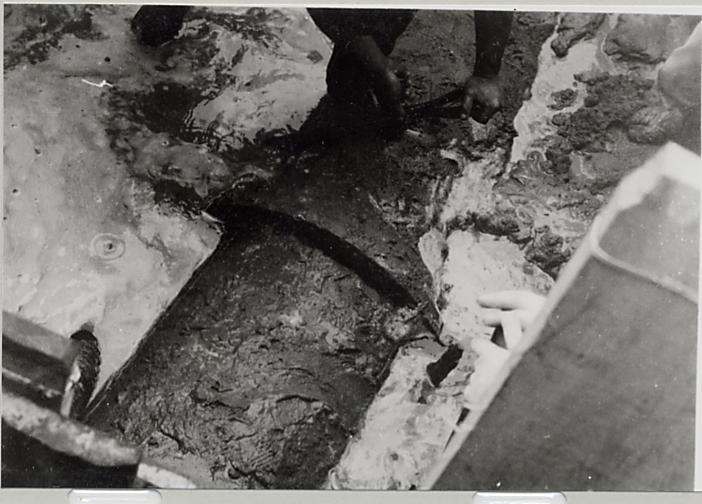

101.φ24吋送水管
継手脱出(関屋浄水所入口附近)

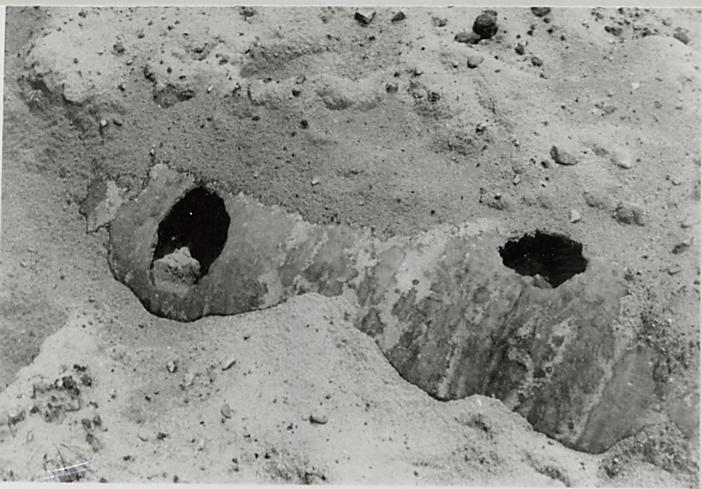

102.φ24吋送水管に生じた孔
青山浄水所出口斜面

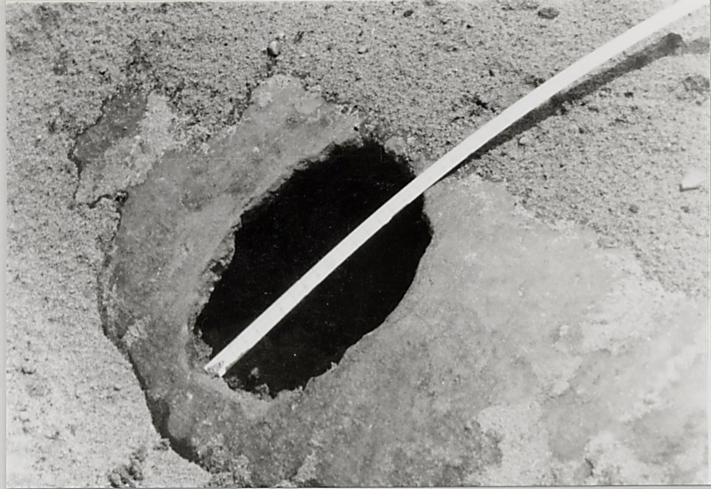

s103.jpg 103.φ24吋送水管に生じた孔

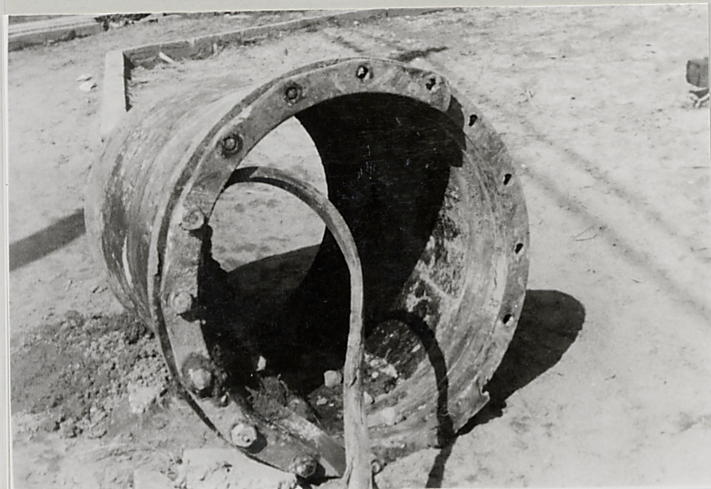

104.鳥屋野系φ700配水管亀裂の入った受口部
(押輪も割れている。)

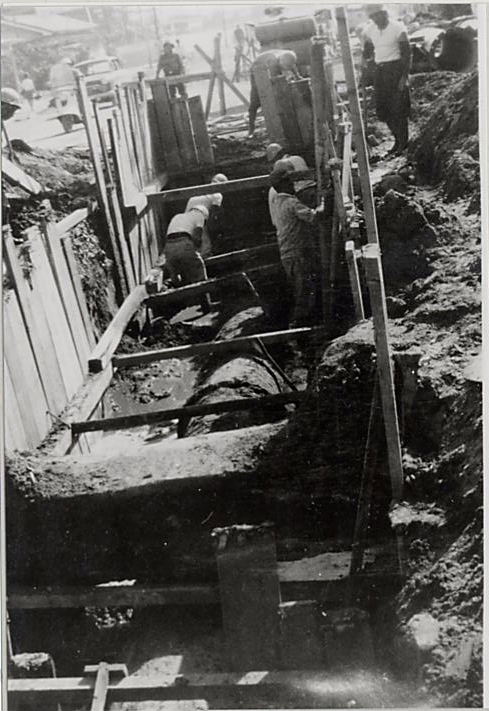

105.鳥屋野系φ700配水管
復旧現場(気象台附近)

その19

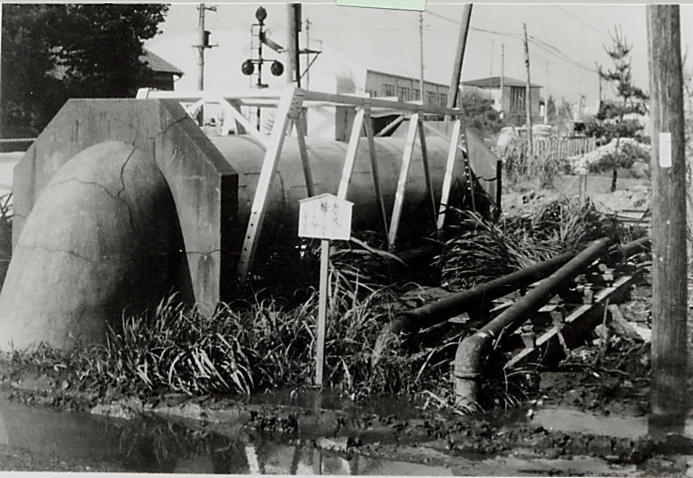

s106.jpg 106.被害のあったφ150水道管
左は工業用水、水管橋(水路は土砂で埋まっている。)

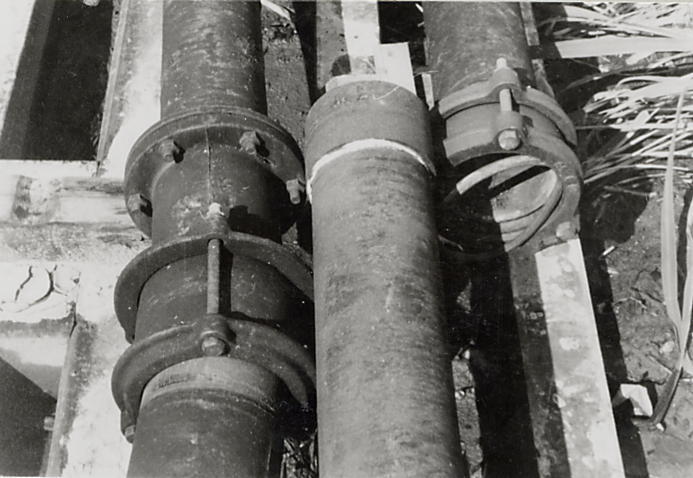

107.φ150水道橋場における「ギボルトジョイント」の抜け出し

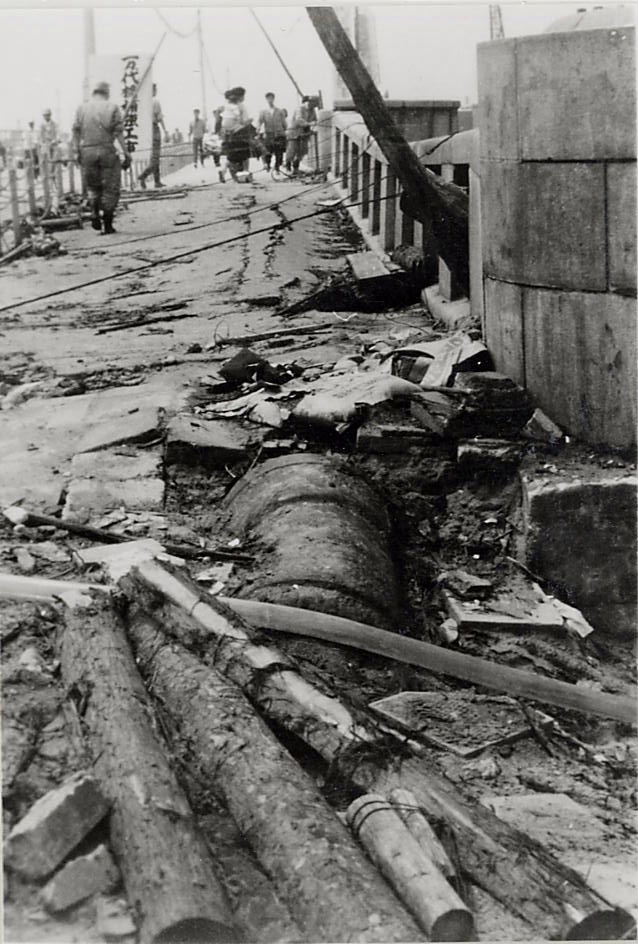

108.万代橋添架φ16吋配水管右岸取付部
(管上の歩道舗装は亀裂を生じスパン中央は沈下している。)

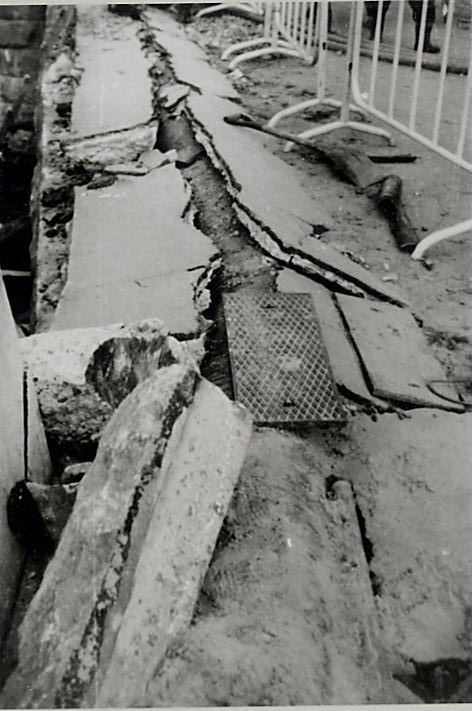

s103.jpg 109.万代橋のφ16吋配水管の被害
(沈下したスパン上の部分)

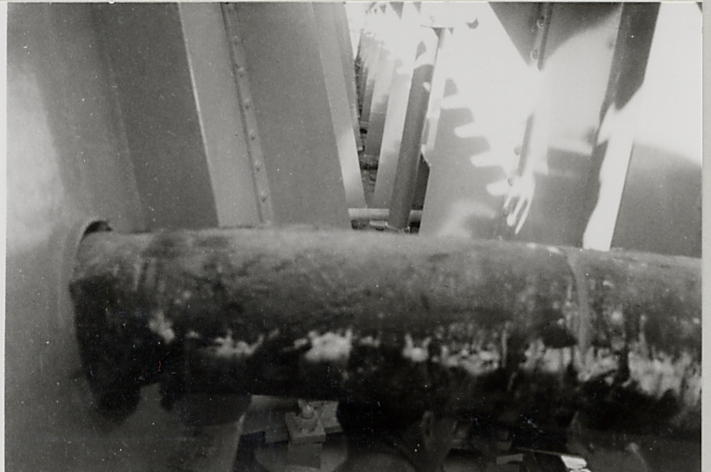

110.昭和大橋
橋脚上のφ250溶接瓦斯管(延びているが切断していない。)
111.昭和大橋
添架φ300水道管ビクトリック継手の被害ハウジングは落下

その20

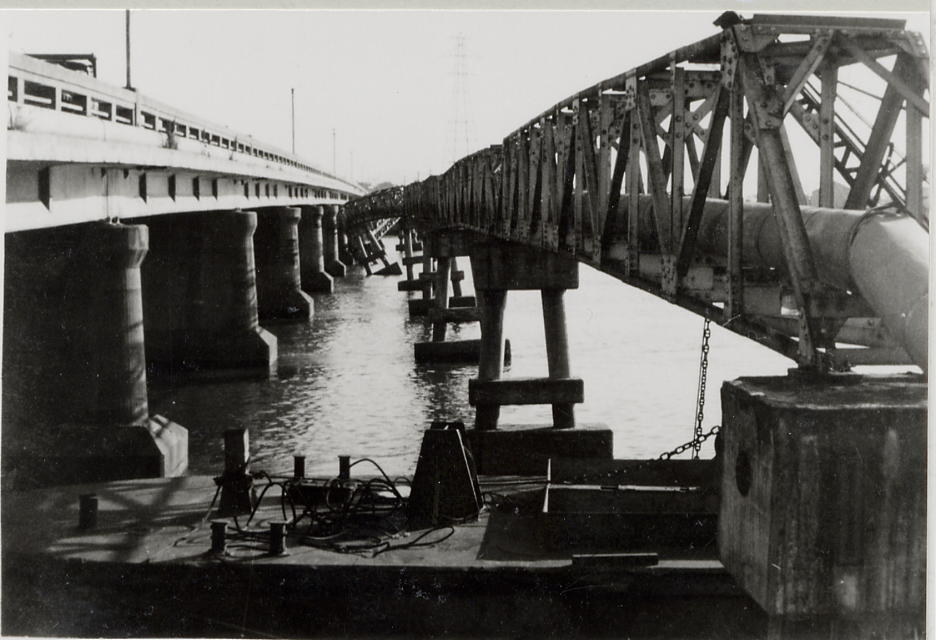

s112.jpg 112.東邦橋              (φ250瓦斯管専用橋)の被害
左は帝石橋

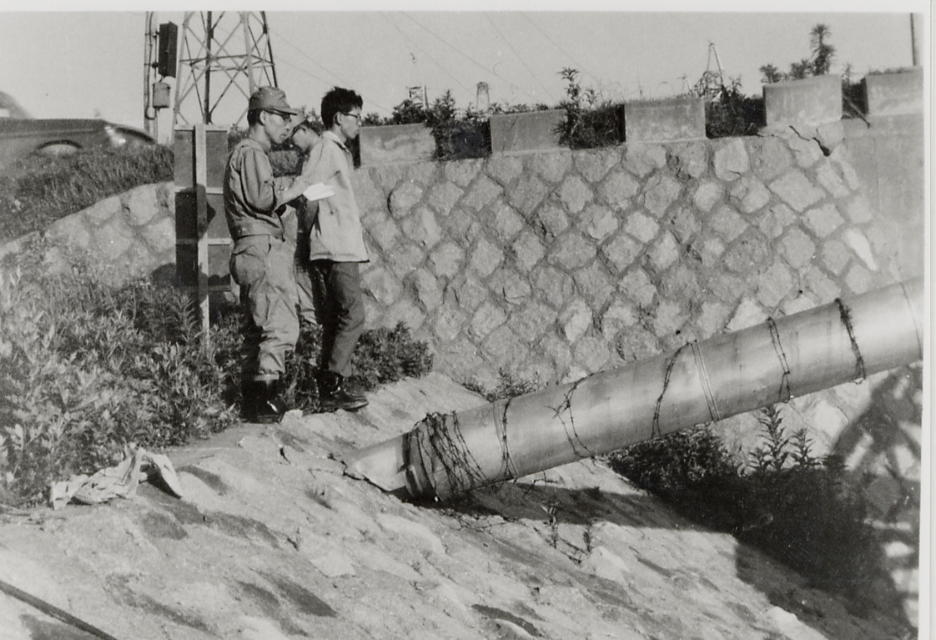

113.東邦橋               φ250瓦斯管立上り部
被害なし

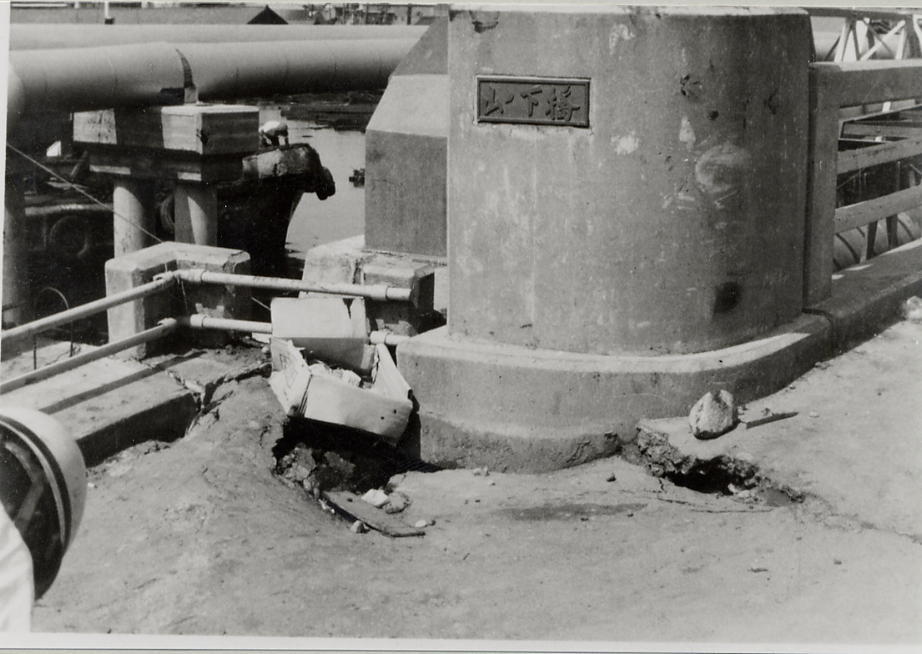

114.山ノ下橋 親柱
取付部地盤が沈下

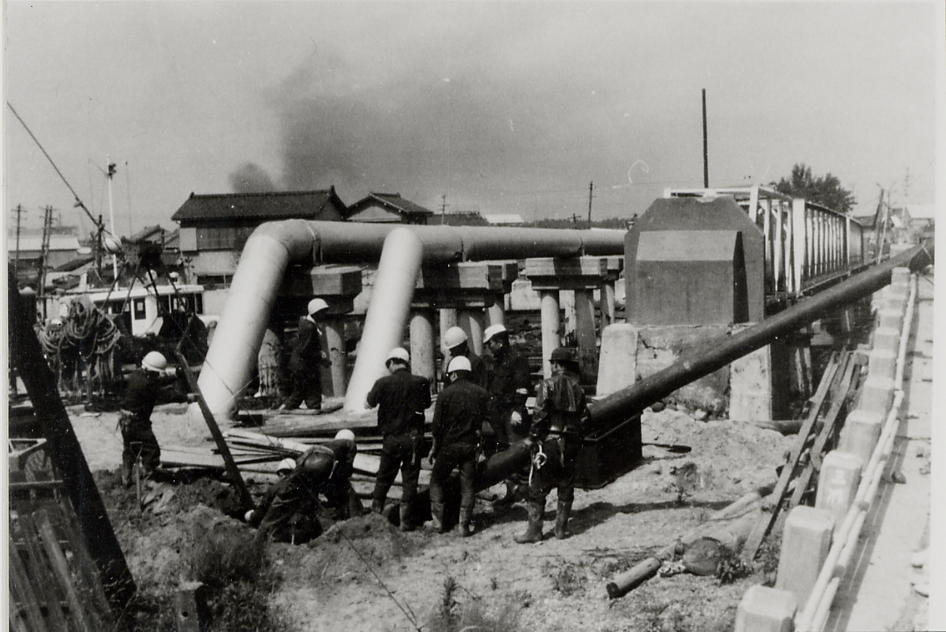

s115.jpg 115.山ノ下橋
  左端がφ500水管橋          右端がφ350水管橋
116.山ノ下橋φ500水管橋
アンカーボルトの被害

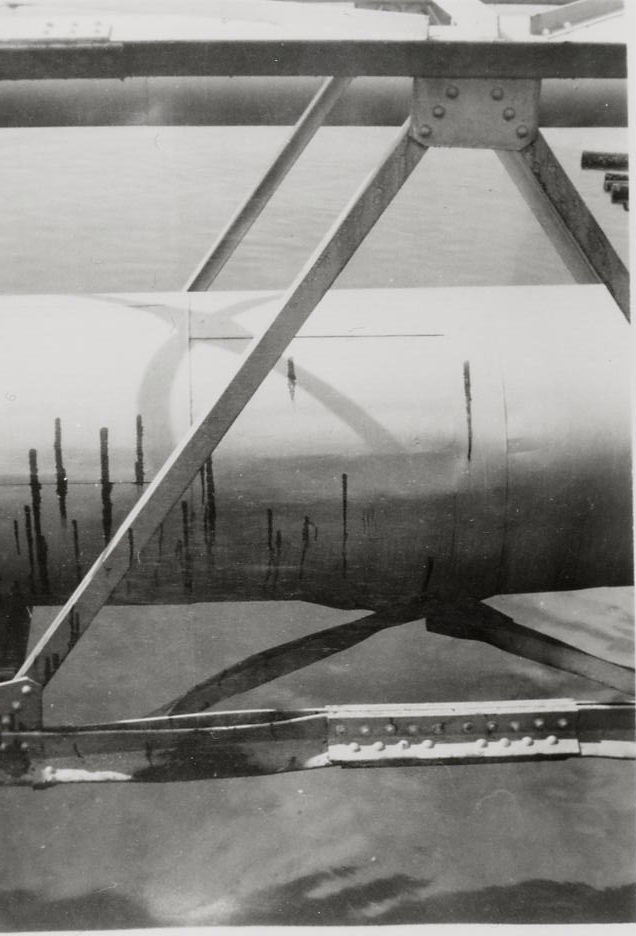

117.山ノ下橋φ350水管橋トラス
下.横構斜材及び下弦材のBuckling
