橋台裏込め部が沈下し、砕石ですりつけてある
ゴム支承の変形
橋軸直角方向にも変形。ストッパーが効いている
水道管（φ150）の被害
電力ケーブルの被害（現在は処置のために切られた状態）
鯖石川はかつて氾濫することが多かったため、改修工事が行われた経緯は、鯖石川改修記念公園の項を参照されたい。ここでは、鯖石川の左岸側で見られた被害について記す。
開運橋（平成13年竣工）

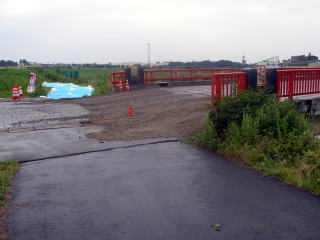

橋台裏込め部が沈下し、砕石ですりつけてある |

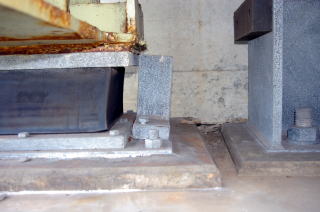

ゴム支承の変形 |
橋軸直角方向にも変形。ストッパーが効いている |
|

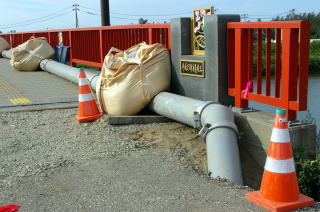

水道管（φ150）の被害 |

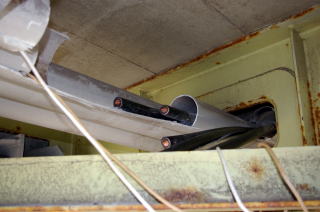

電力ケーブルの被害（現在は処置のために切られた状態） |
六識橋（水管橋）

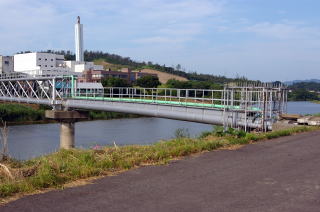

 後方に見えるのはクリーンセンター |

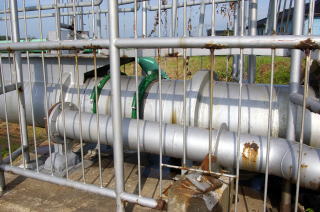

 橋台部。緑色はガス管。 |

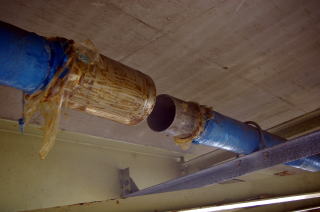

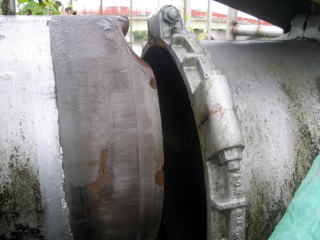

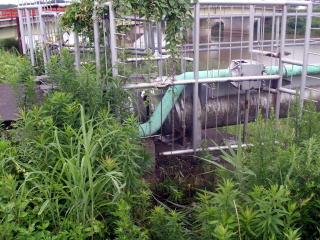

 管の抜け出し。抜けた後、ぶつかっている。 |

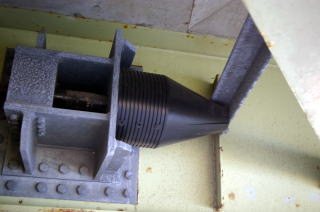

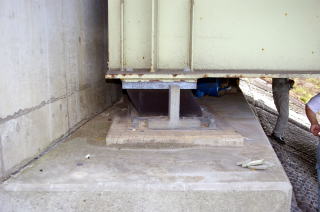

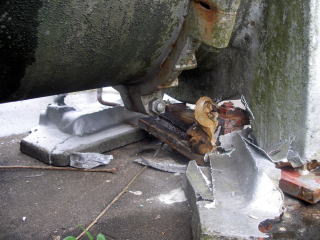

 支承部の損傷 |

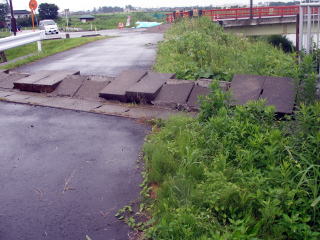

 堤防の沈下。盛り上がったブロックの下に管がある |

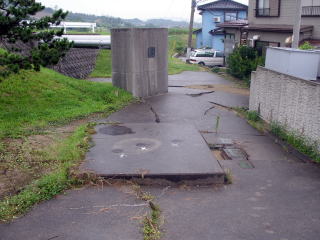

 堤防の裏側の様子。液状化により、地盤は沈下。 |
 開運橋に仮の水道管が敷設されている(8/3)。 |
 補修後の状況(8/3) |
周辺の液状化の様子

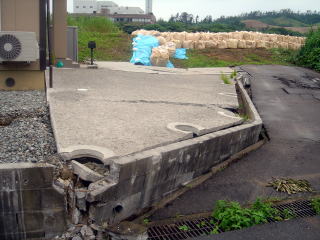

 左岸側堤防と周辺地盤の被害 |

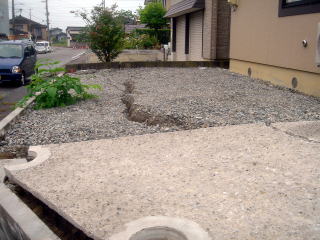

 住宅周りの地盤の亀裂 |

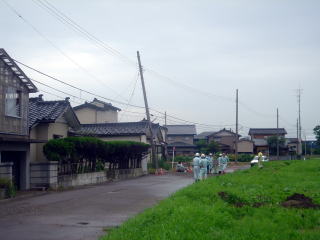

 電柱の傾斜 |

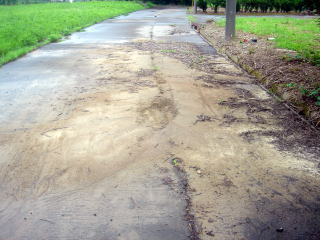

 噴砂 |
