広島市西区 草津港1 岸壁エプロン背後地盤の沈下と亀裂 岸壁自体には被害はなく、移動もしていない。 （右手側が海） |
|
|

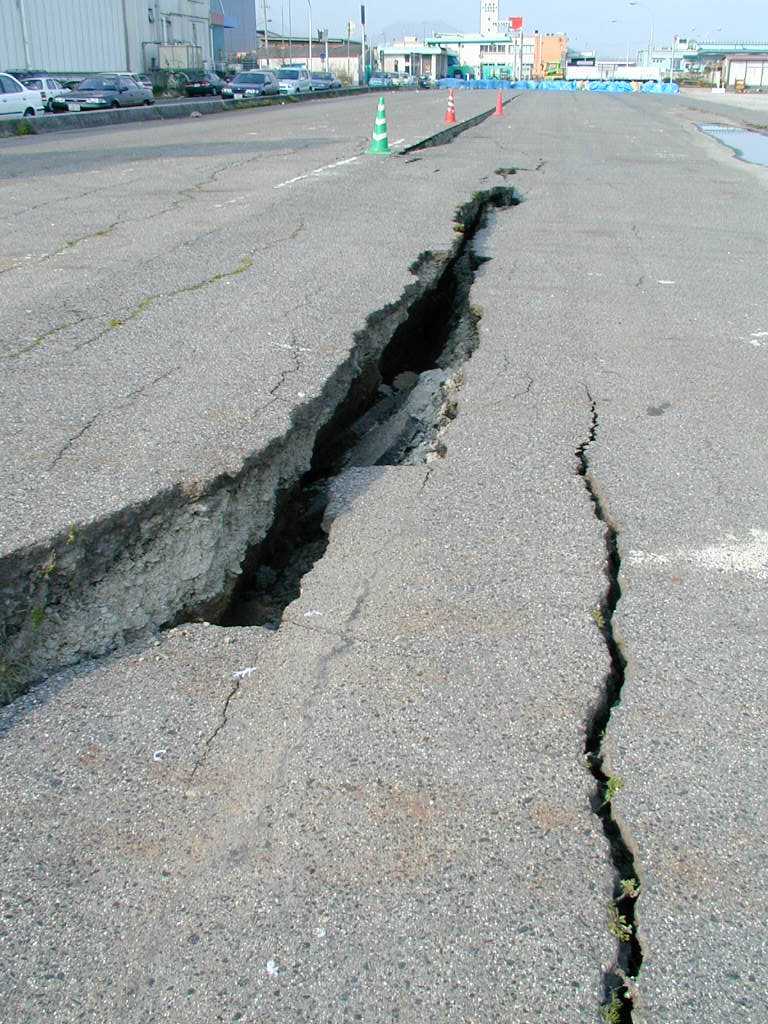

広島市西区 草津港2 岸壁エプロン背後の亀裂部 |
|
|
広島市西区 草津港3 岸壁エプロン背後の亀裂 |
|
|
広島市西区 草津港4 岸壁エプロン背後の亀裂部 |
|
|

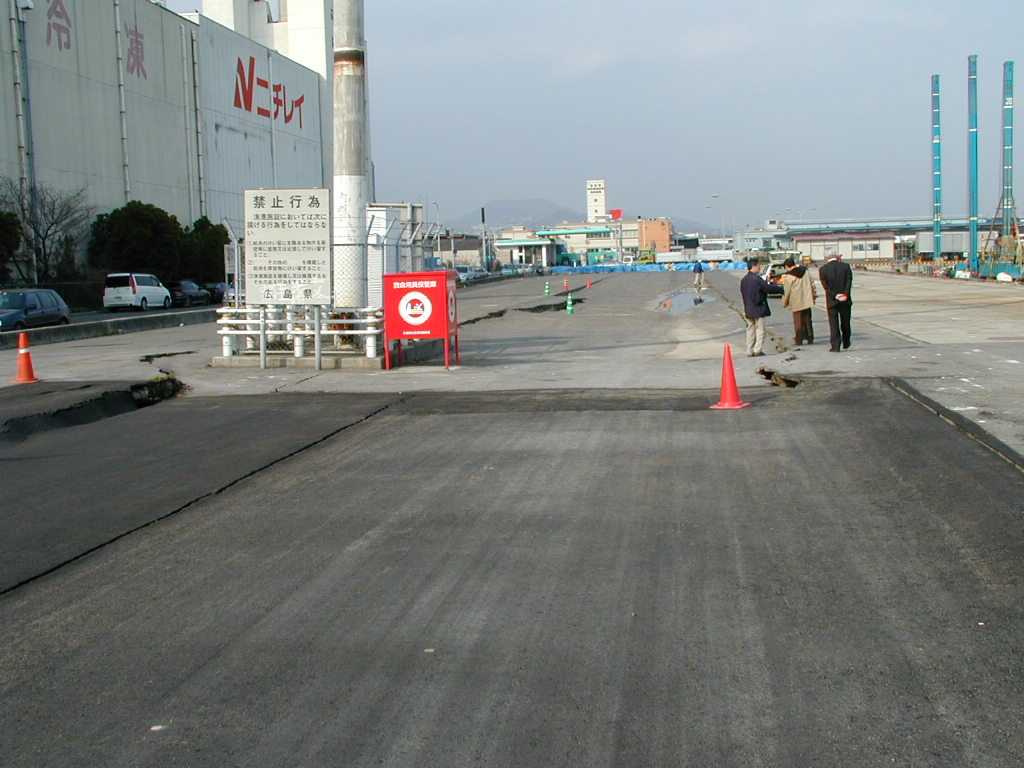

広島市西区 草津港5 岸壁エプロン背後地盤の沈下全景 |
|
|

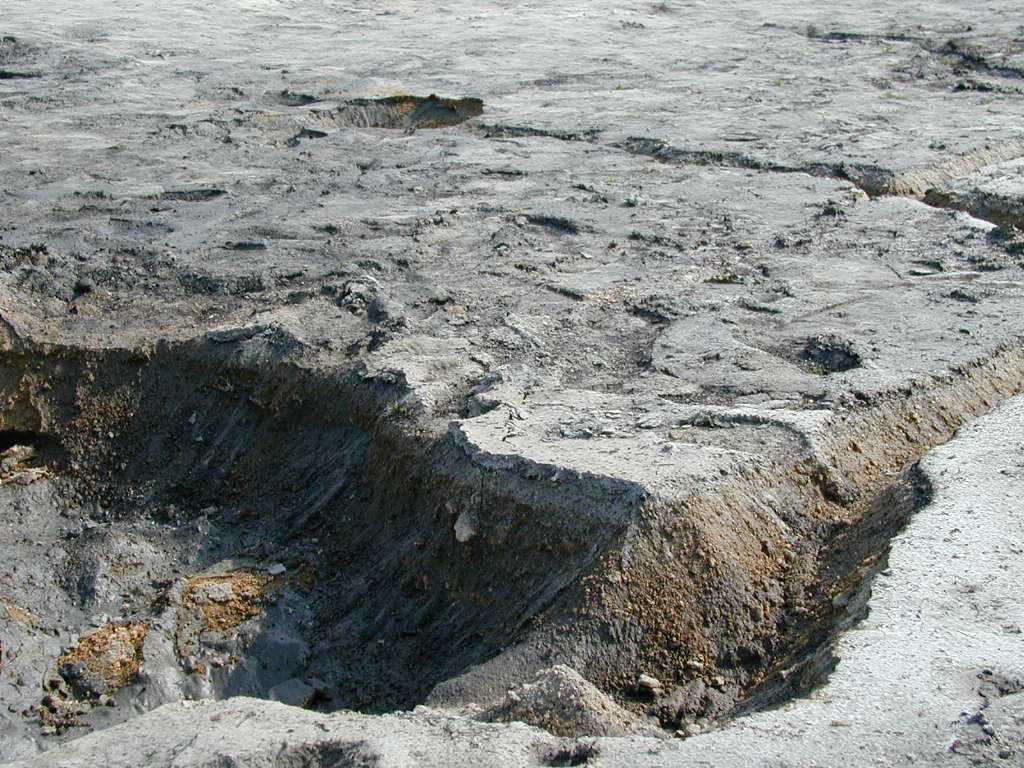

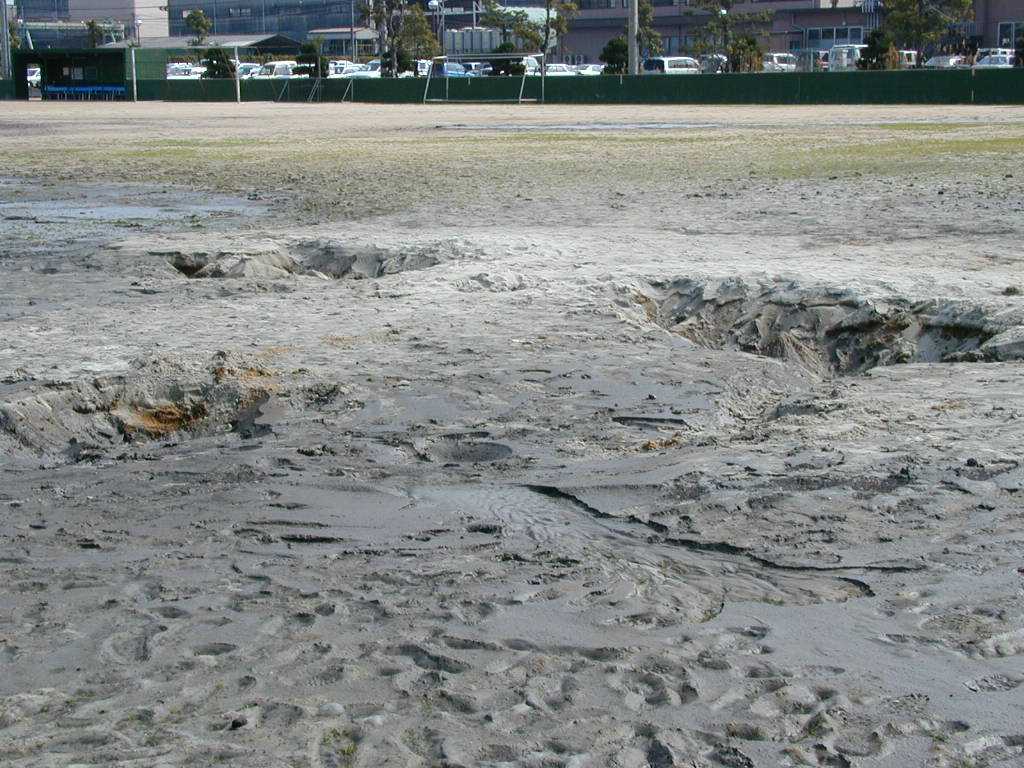

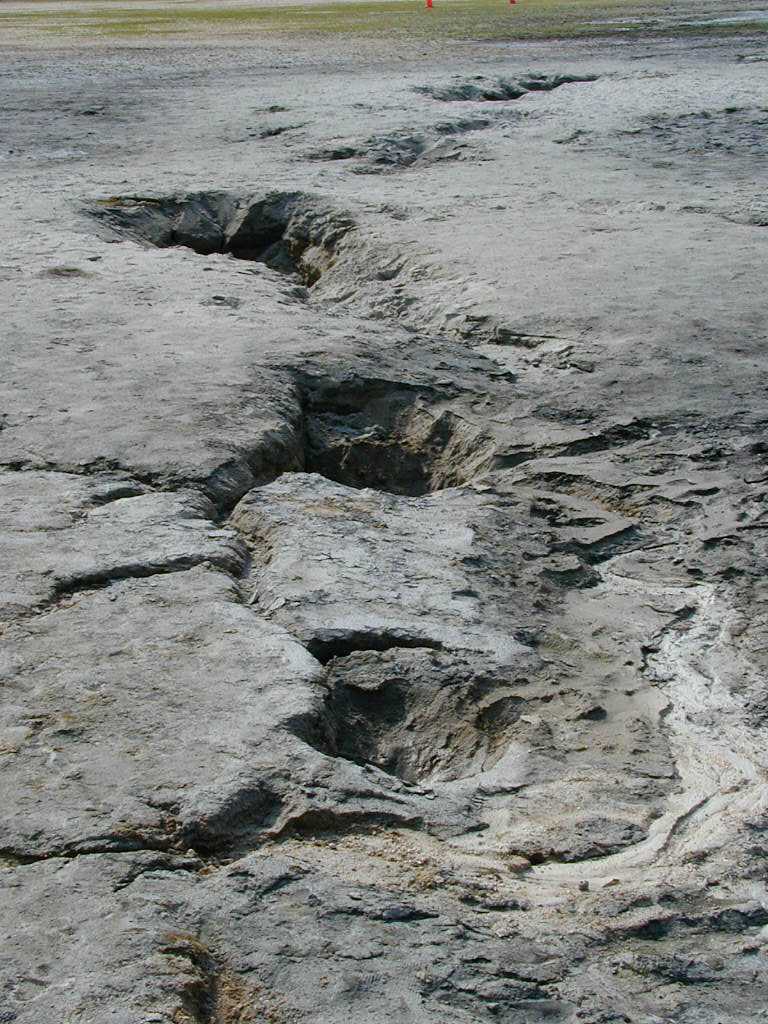

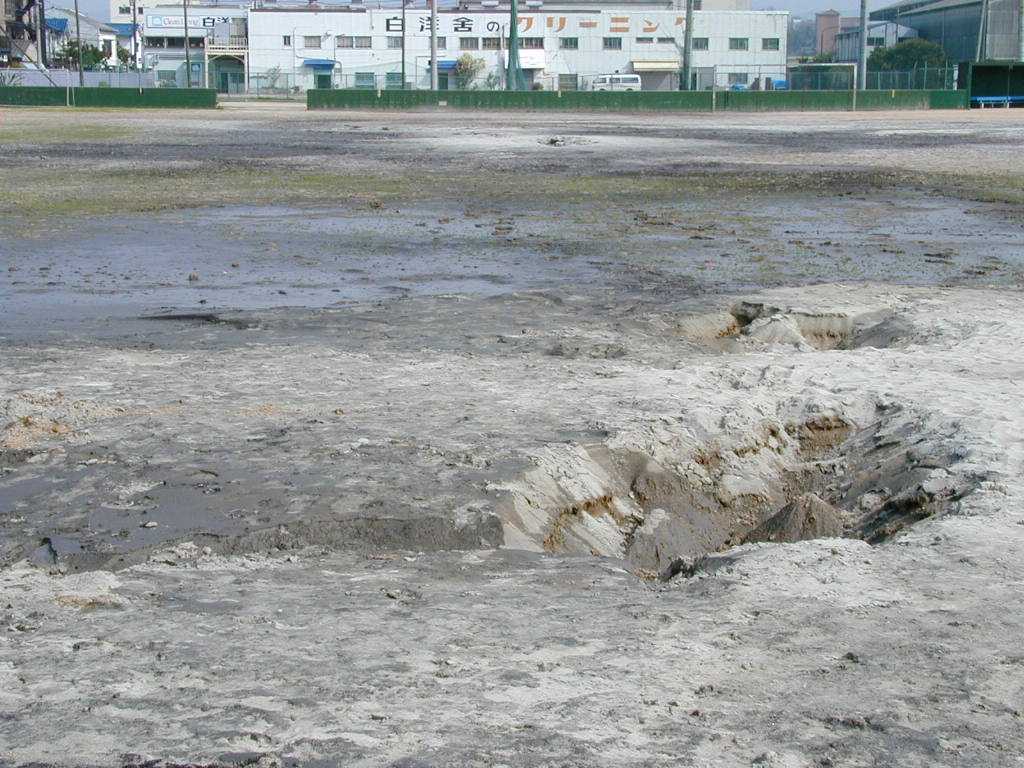

広島市西区 観音新町三菱重工グランド1 液状化跡 噴砂孔が大きく、深いのが特徴。 |
|
|
広島市西区 観音新町三菱重工グランド2 液状化跡 噴砂孔が大きく、深いのが特徴。 |
|
|
広島市西区 観音新町三菱重工グランド3 液状化跡 噴砂孔が大きく、深いのが特徴。 |
|
|
広島市西区 観音新町三菱重工グランド4 液状化跡 噴砂孔が大きく、深いのが特徴。 |
|
|

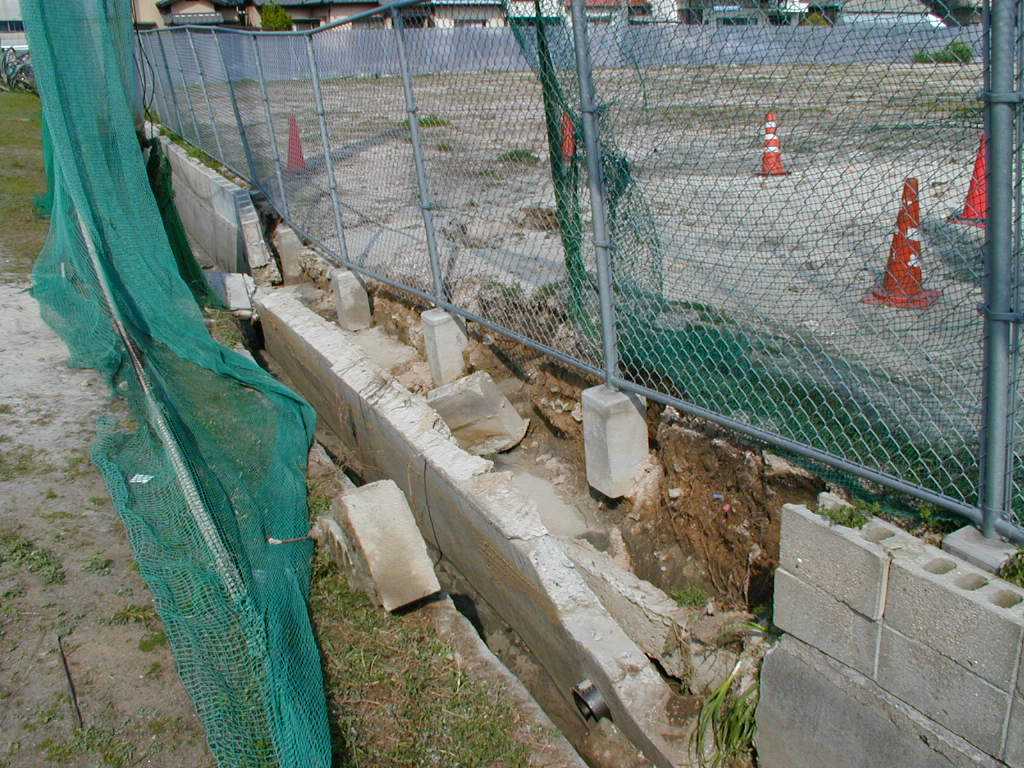

広島市西区 観音新町三菱重工グランド横1 液状化によるコンクリートブロック壁の崩壊 |
|
|
広島市西区 観音新町三菱重工グランド横2 のれとブロック壁の間にコンクリートのブロック（何かの基礎か）があり、噴砂によりこのブロックが横方向に押され、ブロック壁が崩壊したものと思われる。 |
|
|
広島市西区 観音新町三菱重工グランド横3 コンクリートプロック壁の崩壊 （溝にも噴砂がたまっている。） |
|
|
広島市西区 観音新町三菱重工グランド横4 液状化の噴砂跡 （瓦礫が周辺に飛び散っている。） |
